磁敏二极管接近开关电路

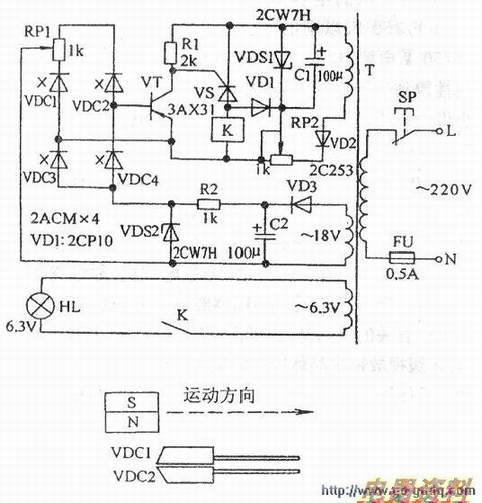

　如图所示。图中，磁敏VDC1～VDC4与电位器RP1等组成磁敏电桥，其中，VDC1与VD2背靠背粘贴，VDC3与VDC4面对面粘贴。
　　
　　平时，磁敏电桥输出为零，VT与晶闸管vs均截止。当磁钢（亦叫永久磁铁）接近VDC1、VDC2时，磁敏电桥平衡被破坏，立即输出一个负电位信号，加到VT的基极上，VT立即导通，vs亦导通，K迅速吸合。其触点K闭合接通了指示灯HL的，HL发光，指示磁钢接近，（或通过了）固有磁敏二极管的检测处。
　　
　　晶闸管在直流电路中，一经触发导通就不会自行关断。因此，要想使HL熄灭，除非按一下停止按钮SP。
