用电设备金属外壳的安全保护措施

　1.保护接地
　　
　　设备外壳接地而未接零（中性线又称零线）称保护接地”。因为接地不可能做得很小（总接地包含保护端的接地和中性点的接地电阻）湘线与外壳短路时不能熔断保险，不能使眺闸，外壳将长时间带电。
　　

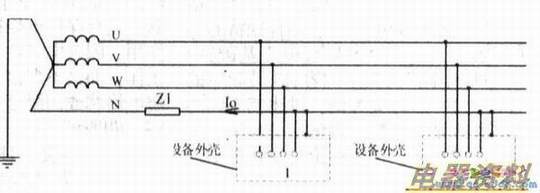

　　2.保护接零
　　
　　即TN-C系统，也称“三相四线制”，系统见下图．设备外壳须接零。

　　
　　外壳经零线至三相中性点的电阻通常都比较小．设备外壳和相线接通时，将产生很大的短路，该电流将熔断保险器，或令空气开关自动跳闸，切断设备外壳上的危险。因此，“保护接零”相对“保护接地”更安全可靠。
　　
　　设备外壳接零时，外壳仍然存在较低的对地电压，该电压为：U=IoZN式中．I。为零线电流．ZN为零线。
　　
　　显然，接零保护的设备外壳对地长期存在低电压。设备离接地点越远、三相电流失衡越大、电流中三次谐波越大，则外壳对地电压越高。
　　

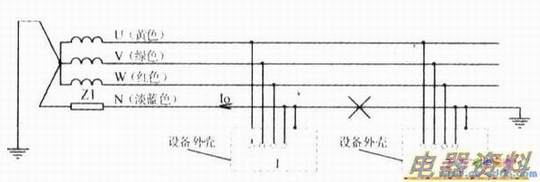

　　3．保护接零并重复接地
　　
　　保护见下图。该电路仍然属于TN -C系统。如果零线中间断开，则右侧仍然处于“保护接零”状态，左侧为“保护接地”状态．只有重复接地体的接地电阻做得足够小，才有一定的保护作用。

　　
　　但其缺点也是显而易见的：设U相“碰壳”．U相接地电流必须经重复接地体的接地电阻、大地电阻、再经中性点的接地电阻回到U相“相尾”。若回路总电阻不够小．使得短路电流不足以熔断保险丝，不足以使空气开关跳闸，则零线与大地间的电压约为．这意味着设备l的外壳（零线断点左侧，所有禽重复“接地体”的位置较近的设备外壳）长期对地带高电压。此时，故障范围被扩大。这正是我们最忌讳的同一低压系统．一部分设备外壳接零．而另外一部分设备外壳接地而未接零的做法，这是一种危险的做法。因此采用TN-C系统并重复接地时，重复接地的“接地体”必须远离工作区15m以上。
　　

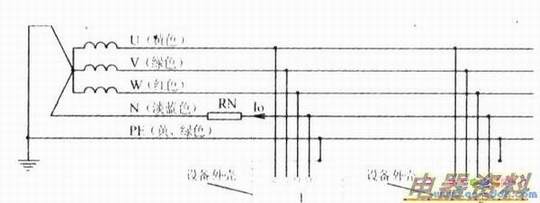

　　4．TN-S系统为保护线与零线分开的“三相五线制供电”的安全保护系统
　　
　　如下图，正常情况下，因保护线PE没有电流．外壳与中性点无电压降，所有设备的外壳对地电压为零，属最安全的保护系统。

　　

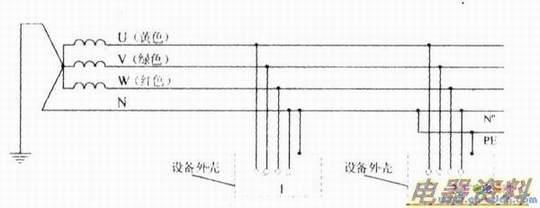

　　5．TN-C-S系统
　　
　　即电路前端采用TN—C系统。进户端将增加一根与零线分开的PE保护线（属TN-S系统）。后端PE、N的连接参看下图。PE作保护线．N作零线，不能混淆。这样，后端零线上电流产生的电压降不会叠加到PE线。PE线的电压为前端电路中性线到中性点间的电压降。
　　
　　有必要特别提醒，零线中途不能串联保险器，不能串联开关，零线阻抗越小越安全。
