Verilog HDL语言基础之赋值语句和块语句

非阻塞赋值和阻塞赋值

在Verilog HDL语言中，信号有两种赋值方式：非阻塞(Non_Bking)赋值方式和阻塞(Blocking)赋值方式。

(1)非阻塞赋值方式。

典型语句：b <= a;

① 块结束后才完成赋值操作。

② b的值并不是立刻就改变的。

③ 这是一种比较常用的赋值方法，特别在编写可综合模块时。

(2)阻塞赋值方式。

典型语句：b = a;

① 赋值语句执行完后，块才结束。

② b的值在赋值语句执行完后立刻就改变。

③ 可能会产生意想不到的结果。

非阻塞赋值方式和阻塞赋值方式的区别常给设计人员带来问题。问题主要是给“always”块内的reg型信号的赋值方式不易把握。到目前为止，前面所举的例子中的“always”模块内的reg型信号都是采用下面的这种赋值方式：

b <= a;

这种方式的赋值并不是马上执行的，也就是说“always”块内的下一条语句执行后，b并不等于a，而是保持原来的值。“always”块结束后，才进行赋值。而另一种赋值方式阻塞赋值方式，如下所示：

b = a;

这种赋值方式是马上执行的，也就是说执行下一条语句时，b已等于a。尽管这种方式看起来很直观，但是可能引起麻烦。下面举例说明。



例1：非阻塞赋值。

always @（ posedge clk ） begin

      b<=a;

      c<=b;

end



例1中的“always”块中用了非阻塞赋值方式，定义了两个reg型信号b和c。clk信号的上升沿到来时，b就等于a，c就等于b，这里应该用到了两个。需要注意的是赋值是在“always”块结束后执行的，c应为原来b的值。这个“always”块实际描述的功能如图1所示。



例2：阻塞型赋值。

always @（posedge  clk） begin

      b=a;

      c=b;

end



例2中的“always”块用了阻塞赋值方式。clk信号的上升沿到来时，将发生如下的变化：b马上取a的值，c马上取b的值（即等于a）。综合的电路如图2所示。

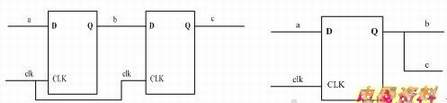

                      图1  非阻塞赋值综合电路                  图2  阻塞赋值综合电路

 　　它只用了一个触发器来寄存a的值，并同时输出给b和c。这不是设计者的初衷，如果采用例3.5所示的非阻塞赋值方式就可以避免这种错误。

　　块语句

　　块语句通常用来将两条或多条语句组合在一起，使其在格式上看更像一条语句。块语句有两种：一种是begin_end语句，通常用来标识顺序执行的语句，用它来标识的块称为顺序块；另一种是fork_join语句，通常用来标识并行执行的语句，用它来标识的块称为并行块。下面进行详细的介绍。

　　1．顺序块

　　顺序块有以下特点。

　　（1）块内的语句是按顺序执行的，即只有上面一条语句执行完后下面的语句才能执行。

　　（2）每条语句的延迟时间是相对于前一条语句的仿真时间而言的。

　　（3）直到最后一条语句执行完，程序流程控制才跳出该语句块。

　　顺序块的格式如下：

　　begin

　　语句1;

　　语句2;

　　......

　　语句n;

　　end

　　或者：

　　begin:块名

　　块内声明语句

　　语句1;

　　语句2;

　　......

　　语句n;

　　end

　　其中：

　　（1）块名即该块的名字，是一个标识符，其作用后面再详细介绍。

　　（2）块内声明语句可以是参数声明语句，reg型变量声明语句，integer型变量声明语句或者real型变量声明语句。

　　下面举例说明。

　　例3：顺序块。

　　begin

　　areg = breg;

　　creg = areg;  //creg的值为breg的值

　　end

　　从该例可以看出，第一条赋值语句先执行，areg的值更新为breg的值。然后程序流程控制转到第二条赋值语句，creg的值更新为areg的值。因为这两条赋值语句之间没有任何延迟时间，creg的值实为breg的值。当然可以在顺序块里延迟控制时间来分开两个赋值语句的执行时间，如例4所示。

　　例4：加延时顺序块。

　　begin

　　areg = breg;

　　#10 creg = areg;   //在两条赋值语句间延迟10个时间单位

　　end
