液晶彩电电路中波形经过电容后的变化

　在液晶彩电中是不可缺少的元件，主要起耦合、分压、作用，还有一些用做微分电路或积分电路，也有用做振荡定时电容、锯齿波形成电容的。

　(1)波形经过耦合电容的变化　　
　　
　　耦合电容的作用是将信号从前级输送到后级，耦合电容能通过交流信号，不能通过直流信号。当交流信号（设为f)经过电容（设容量为C）时，电容对交流信号有阻碍作用（设电容的为Xc）。电容的容抗大小Xc由下式确定：

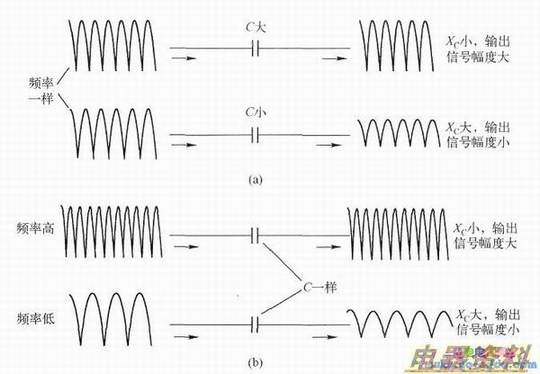

　　从上式中可以看出，容抗xc与频率f成反比，即当电容容量一定时，频率愈高容抗愈小，频率愈低容抗愈大。容抗xc与容量C也成反比的关系，即当频率一定时，容量愈大容抗愈小，容量愈小容抗愈大。牢记G、f与Xc之间的关系对分析耦合电容的作用十分重要，可用下图来帮助理解。

　　如下图(a)所示，当频率f-定时，耦合电容大，其容抗就小，通过耦合电容后的信号幅度大；电容小时，容抗大，通过电容后的信号其幅度小。

　　如下图(b)所示，当电容C大小一定时，信号频率高，电容容抗小，输出信号幅度大；信号频率低时，电容容抗大，信号通过该电容时衰减大，所以输出信号幅度小。

　　(2)波形经过分压电容后的变化
　　
　　电容在电路中也可用于交流分压，如下图所示。

　　电容Cl的容抗为

　　电容C2的容抗为

　　对于电容串联电路，有以下结论：

　　①由于电容的隔直作用，该串联电路不能通过直流，但交流信号可以通过。

　　②Cl、C2上的信号幅度之和等于输入信号幅度，即Vl+V2=V，这一点与串联电路一样。

　　③容量大的电容上的降小，容量小的电容上的电压降则大。

　　④在电容串联电路中，当某一个电容的容量远大于其他电容时，该电容相当于呈通路，此时电路中起决定性作用的是容量小的电容。

　　(3)波形经过积分电路电容后的变化
　　

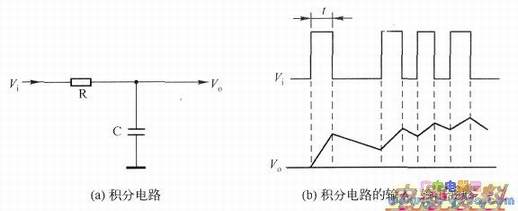

　　积分电路一般由R、C组成，其电路及输入／输出波形如下图所示。

　　在积分电路中，要求积分电路的时间常数T远大于输入信号的脉冲宽度t，积分电路的时间常数T由下式确定：T=RC
　　
　　积分电路的工作过程是：输入的信号为矩形波信号Vi，当脉冲出现时，通过R对C充电，使C上的电压逐渐增大，当脉冲过去后，输入信号Vi为零，C上已充的电压经R放电，由于时间常数丁很大，放电速度较慢，很快第二个脉冲又到来，对C再次充电使vo增大。脉冲越密集，vo越大，积分电路可以看做是一种低通滤波电路。

　　在液晶彩电中，积分电路多用于MCU模拟量输出电路中，积分电路可将MCU输出的脉宽信号转换为直流控制，用于对相应的模拟量进行控制。

　　(4)波形经过微分电路电容后的变化
　　

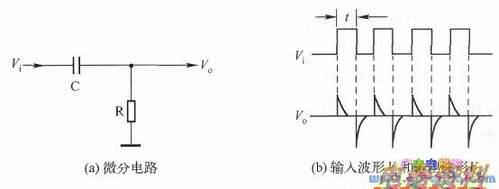

　　微分电路一般也由R、C电路组成，其电路及输入／输出波形如下图所示。

　　在微分电路中，要求电路的时间常数远小于输入信号的脉冲宽度t，微分电路的时间常数T由下式确定：T=RC
　　
　　微分电路的工作过程是：在输入信号Vi脉冲出现瞬间，由于C两端的电压不能突变，所以C呈短路状态，脉冲加到R上，在R上的电压Vo为最大。由于时间常数很小，很快（在输入脉冲Vi未消失前）C便充满了电荷，呈开路状态，无充电电流流过R，所以v为零，形成了输出波形Vo的正尖顶脉冲。这一过程给C充上左正右负的电压，电压大小为Vi脉冲的幅值。

　　在输入信号V脉冲消失瞬间，Vi为零，即相当于输入端接地。由于电容两端的电压不能突变，R上的电压v。为负的最大电压（C上充得的电压），即C充到左正右负的，电压由于C左端接地，故Vo为负电压。很快C通过R放电完毕（因为时间常数很小），V。又为零，得到输出波形vo的负尖顶脉冲。

　　当第二个脉冲到来时，R上又获得正尖顶脉冲，当Vi脉冲消失时又获得负尖顶脉冲。这样，通过微分电路将Vi的矩形脉冲转换成了正、负尖顶脉冲。

　　微分电路主要用于将矩形波变换为尖顶脉冲作为触发信号，去触发相关电路工作；在液晶彩电中，微分电路应用并不多见。

　　(5)波形经过滤波电容后的变化
　　
　　在液晶彩电输入电路中，设有300V滤波电容，将整流后的正弦波交流电变换为脉冲波动很小的直流电；在开关的输出电路中，一般也设有多个滤波电容，将开关输出的脉冲电压经整波后，滤波成直流电压，供使用。可见，滤波电容可将交流信号变换为脉动很小的直流电。

　　设输入信号幅度为v，输出信号V2从串联电容Cl、C2的中点输出，根据容抗公式可知：
