电容器在电源滤波器的作用

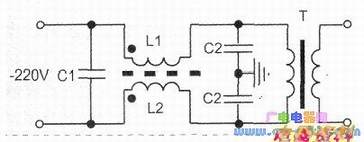

　下图C1、L1、L2、C2、C3组成。

　其中L1、L2、C1用于抑制串联干扰，C2、C3用于抑制共模干扰，称为共模扼流圈，一般用于抑制共模干扰。它由双线并绕在锰锌铁氧体磁环上组成，因此L两个绕组的同名端均在图中左端，这样往返的输入在两绕组产生的内相互抵消，磁芯不易产生磁饱和。从而允许采用高相对μr的磁芯，取得大的量，改善效果。常见的L可采用 MX0-2000φ18x8x5的磁环，由巾0.6mm直径的漆包线，双线并绕70匝制成，量约6.6mH。C1=0.047～0.33μF，C2、C3一般为几千pF，最好采用高频性能好的多层陶瓷或聚脂器，并应减额。

　滤波有多种成品，分为低频和高频。它们对电源具有良好的抑制串模和共模干扰的作用。
