电流串联负反馈放大器

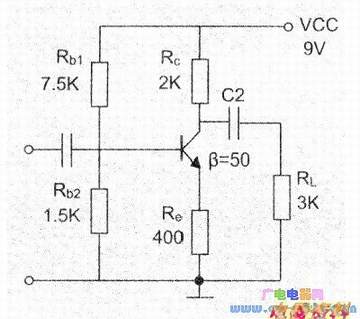

　下图是串联负反馈放大器的具体，与基本放大器相比，发射极R。

　没有并接旁路Ce。Re是反馈，没有旁路，交流信号就必须通过Re，所以这个电路就不仅仅有直流负反馈，而且对交流信号也存在负反馈。

　为什么是电流串联负反馈呢？因为Re是反馈，反馈信号即Re的端。Re与外RL是串联的，反馈信号的大小决定于输出电流的大小，所以属于电流反馈。同时反馈信号与原输入信号也是串联的，因此属于串联反馈。

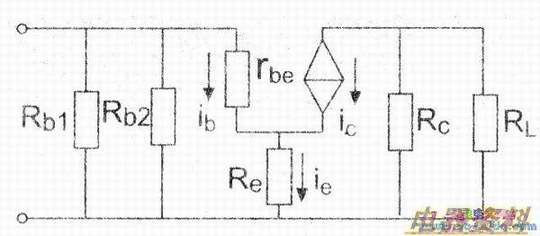

　　如果将这个负反馈放大器的交流等效电路画出来，即如下图所示。注意这时发射极电阻Re必须体现，同时要注意流过rbe的电流是ib，电流源的电流是，流过Re的电流是ie。

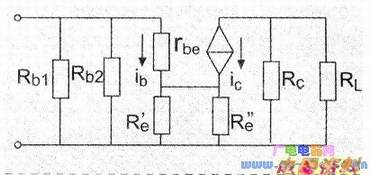

　为了分析电路的方便，我们将Re，对输入端的影响折算到ib回路上，将Re对输出端的影响折算到ic回路上，因此就画成了下图的形式。

　　必须注意到：因为　　所以图中的　　同样，因为　　所以图中的　　与电流源ic是串联的，在电路分析中我们都认为电流源的内阻是无穷大的，因此　　对这一支路并无影响，可以忽略。

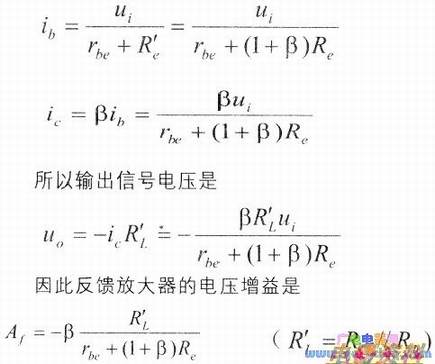

假设输入信号电压是ui，那么

　　从等效电路图可以清楚地看出放大器的输入电阻是

　　放大器的输出电阻仍然　　现在以负反馈放大器为例进行分析计算。

　　①求静态工作电流：

　　②求三极管等效输入电阻

　　③求放大器的电压增益Af：

　　从上式可以看出，如果没有加入负反馈，它的增益原本可以达到67倍，加入负反馈后下降　　到2.8倍，说明负反馈对增益的影响是相当大的。

　　为了改善放大器的性能，增益的牺牲是必要的，增益的损失可以通过多级放大来补偿。

　　④求放大器的输入电阻ri：

　　由于

　　所以输入电阻比未加负反馈时要增大。由于受到Rb1、Rb2的影响，输入电阻的提高并不明显。

　　⑤求放大器的输出电阻r0：
