液晶彩电电路中波形经过放大器后的变化

　液晶彩电放大器主要分为共射放大器、共基放大器和共集电极放大器（射极跟随器）。这些放大器在液晶彩电中均有较多的应用，下面以共射放大器为例进行简要说明。

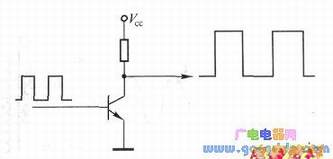

　下图所示为典型共射放大器，用于对矩形脉冲信号进行放大。液晶彩电中，模拟量电路一般采用这种电路形式。

　由基极输入的信号是脉冲信号，在输入信号的高期间，晶体管饱和导通，集电极接近于O，在输入信号的低电平期间，晶体管由饱和状态退出而变为截止，集电极输出高电平，因此，由集电极输出的信号与基极输入的信号，输出幅度最大值可达到供电电压Ve。。
