RE-LD3激光二极管电源

　这一机器使用墙接来供电，提供的是8~15V。图见上图。很显然，电路的设计者为保护受损而备受困惑。这里列出有5步骤可走，用以保护器件：

　·设置输入C-L-C。

　·设置柔软启动电路（使电压慢慢提高）。

　·设置7805固定的三端稳压器。

　·设置LT1054直流，直流电压变换器。

　·基于恒流电源的光功率输出。

　电源的第一部分由电源输入、软启动电路、三端稳压器和直流，直流电压变换器组成。它的输出应该是很干净的、的、无电源尖峰的、被稳压的、平滑的-5v直流电源。

　没法确定L1和L2的数值，测量这两个元件，他们的直流都是4.3Ω。LT1054（线性电路技术产品)是一个具有稳压器的开关电压变换器，变换器的开关是25k。

　01的输出用大约50ms时间常数（经R4对C9充电）的慢上升电压供电。然后再由7805进行稳压。．LT1054可使被稳压5v输入变成稳压的-5v输出。使用这一器件没有很明显原因，主要是尽可能完全的隔离激光，使之免除外部的所有影响，如像使用非停电电源(UPS)保护计算机设备以防电源浪涌一样。一个直流，直流变换器将类似把激光二极管电路和在它输入端的任何噪音或者电源尖峰相隔离。

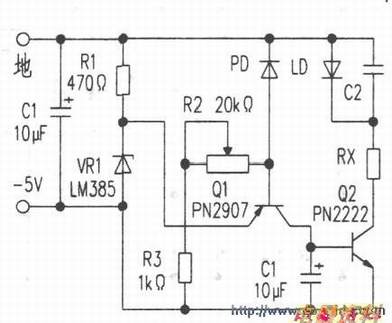

　电路的第2个部分见下图。

　注意：在这电路内加有大容量的式滤波。这一变化将使电路可以任一合适的速率被。

　怀疑在这个激光二极管组件里面有另外的组成部分（测量时感觉像假设的光接收单元一样，阻值只有几欧姆）。
