RE-LD2激光二极管电源

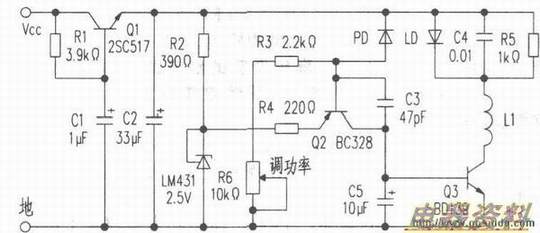

　这是来自Sditronix“Diolase2”，类似于Diolasel的激光线条发生器。此包含一对激光器模块，通常用以调节来生产一条水平和垂直的激光线。它看起来是一种改进的设计，包括一软起动（斜波提升）和与激光二极管串联的器。同样，它实际上仍从6V～9VDC运行。有趣的是，在输入端，没有任何反极性保护措施。至少，Cl和01，如果被反向连结，可能将使机器冒烟。不过jon singer在他的电路图中把它们加进他的重画版本了，这就是这里所示的下图。

　Ql的作用是用于软起动。它的输出基于Rl*Cl的时间常数来使逐渐增加的。

　Q2是反馈，并且可通过跨在R3+R6两端反映光敏管监视器的电压降与VR1上基准电压实现比较。

　03则是LD的驱动器。

　注意，在这个电路内使用大。需要的变化将是允许这个电路被人以适合的速率。

　注释：

　1．器C3容量标记为n47．这非常小。或许应为47nF(470pF)。

　2．电容器C4容量标记为lOn，这很小，或许应为lOnF(O.OlμF)。

　3．器标记为红一黑一黑一银，或许应为20μH。

　4．电位计R6设置不能测量。

　5．LM431并联稳压器设置成为2.5V参考电压。任-2.5V齐纳管或者甚至一可见光的也能被使用。

　6．晶体管类型似乎不是关键性的。
