等离子电视的组成

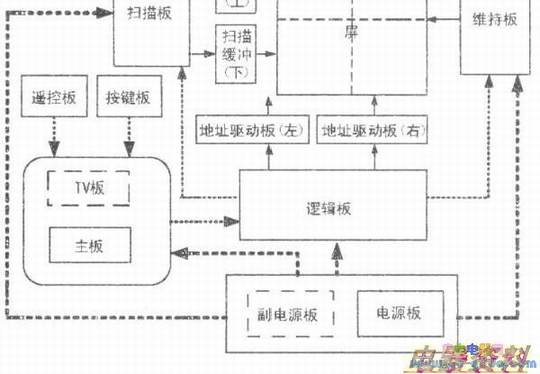

　　电视主要有板（副板+屏电源板）、主板（TV板+主板）、逻辑板、扫描板、扫描缓冲板、地址驱动板和显示屏构成，其整机组成框图如下图所示。
　　
　　1．电源板
　　
　　电源板是为等离子电视其他组件提供工作、的供电组件。供屏上的电压有Va、Vsc、Vs、Ve等电压，这些电压在屏基板上都有标识，如图3所示。不同型号的显示屏，各电压不一样，实修时以屏上的标识为准。
　　
　　大多数屏只有一块电源板来完成主、副电源板的功能，但也有少数屏（LG的V7屏，松下的M7和M8屏，三星V3屏）电源是由主电源板和副电源板构成，主电源板主要为屏及屏上组件提供工作电压，副电源板主要是为主板（主板+TV板）提供工作电压。
　　
　　2．主板
　　
　　主板组件是等离子电视中信号处理的核心部分，在系统控制的作用下，承担着将各种输入信号转换为统一的等离子屏所能识别的数字(LVDS)信号的任备。

　早期部分等离子电视由TV板+信号处理板两块组成，来完成上述的工作。TV板主要由器、伴音处理电路或耳机电路等组成（不同机芯略有差异）。
　　
　　3．逻辑板
　　
　　接收来自信号处理板输出的图像低压差分(LVDS)信号，在微处理电路的控制下生成并输出地址驱动数据信号，以及扫描、维持电极所需要的扫描和维持驱动信号。逻辑板是屏的大脑，对信号板送来的信号进行处理，分配到其他组件上，并控制着其他屏上组件使之有序地工作。
　　
　　4．地址驱动板（左／右）
　　
　　地址驱动板对逻辑板输出的信号进行缓冲，向地址驱动器(COF模组)传送数据信号和控制信号。
　　
　　大多数显示屏是由地址驱动板（左）和地址驱动板（右）两块组成，如LG-V7屏、松下M7屏等等，三星V3屏由左、中、右三块组成，部分双扫描显示屏则由上、下各三块组成。不同型号的显示屏，其地址驱动板上电路差异较大，如LG-V7屏只作为传输通路，地址驱动板上只有几个，而松下M7屏的地址驱动板则由IC及外围相关元件组件。
　　
　　5．扫描板功能
　　
　　将逻辑板提供的扫描控制信号经FET（场效应管）转换后生成扫描驱动波形，送往扫描缓冲板。
　　
　　6．扫描缓冲板
　　
　　扫描缓冲板接收扫描板的驱动信号，通过扫描缓冲板的扫描驱动IC依次向面板(Panel)的扫描电极提供扫描波形。一般由扫描驱动缓冲（上）和扫描驱动缓冲（下）两块板组成。分辨率为852×480的显示屏上一块扫描驱动缓冲板上安装有4块扫描驱动IC，每个IC有64路输出，对应屏上64个扫描电极（如长虹等离子电视PT4218（LG-V7屏），则8个IC共有512路输出，其中32路未使用，480个扫描电极。
　　
　　7．维持板
　　
　　将逻辑板提供的维持信号经FET转换后生成维持驱动波形，并通过连接器向面板的维持电极提供维持驱动波形。一般42英寸的等离子屏通过两个C连接器与屏上480根维持电极相连。
　　
　　8．遥控接收板
　　
　　遥控接收板通常由一个工作指示灯和一个遥控接收头构成。用户通过该组件使用可以方便地对等离子电视进行操作，并知道等离子电视所处的工作状态。
