冷阴极荧光灯管的构造和工作原理

　　冷阴极荧光灯FL是气体放电发光器件，其构造类似于常用的日光灯。不同的是：日光灯采用热阴极发射电子；而CCFL则采用冷阴极发射电子。
　　
　　通常，发射电子的阴极分冷、热两种。热阴极，是指用方式把阴极加热至800℃以上，阴极内的电子获得热能后转换为动能，从而向外发射；冷阴极，是指无需把阴极加热，而利用电场的作用控制界面的势能变化，使阴极内的电子把势能转换为动能，从而向外发射。两者的最大区别是：热阴极用低就可以产生电子发射，而冷阴极往往需要很高的电压才能产生电子发射；热阴极的寿命比较短，冷阴极的寿命比较长。
　　

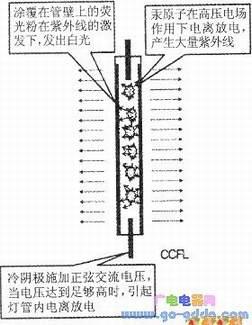

　　热阴极的主要材料是钨，而冷阴极采用镍、钽和锆等金属制成。灯管内充有惰性气体（氩气）及少量的汞（水银），当灯管的两端电极施加高电压（大于1200V）时，冷阴极在强电场的作用下发射电子，使灯管内汞原子激发和电离，产生灯管电流并辐射出大量波长为253.7nm的紫外线。紫外线激发管壁上的荧光粉涂层而发光，如下图所示。
