固态继电器的功能与检测
简称。它是一种由电子元件组成的新型无触点开关,具有工作可靠、开关速度快、寿命长等特点,在控制中替代常规。

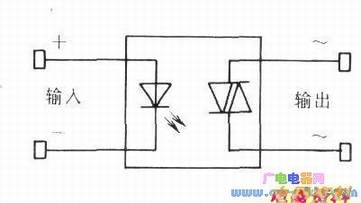

固态继电器是一个四端器件,如下图所示。其中两个端子为输入端,接控制信号,另外两个端子为输出端,接继电器。固态继电器按类型可分为直流与交流固态继电器,前者以功率为开关元件,后者以双向为开关元件。
交流过零型固态继电器原理。所谓过零是指交流为零或刚过零时触发可控硅,这样可减少可控硅导通时对的影响。一般将过零电压定义为±25V,在此区域内只要加上输入信号,SSR就导通,当电压大于±25V,加输入信号SSR并不立即导通,只有等到电源降至下一个过零区域时,SSR才导通。
检测SSR时可测量其输入端有无直流电压,有直流电压说明输入信号正常,然后测量输出端有无交流电压。如有,说明SSR正常,如无或压降很低,说明固态继电器损坏。
