555集成定时器原理简析

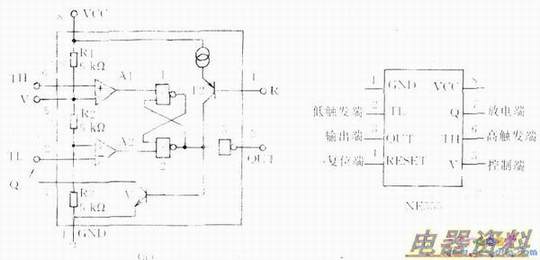

　　555集成定时器将模拟功能与逻辑功能熔为一体，能够产生精确的时间延迟与振荡。其内部等效和管脚排列如下图所示，它包括1个三极管V，2个比较器Al、A2，1个基本RS，3个5kΩ构成的分压器。通过改变外电路连接可形成不同功能电路。图中，TL为低触发端，OUT为输出端，R为复位端，Q为放电端，TH为高触发端，C为控制电压端，GND为接地端，V为“+”。
　　
　　(1)基本RS触发器。RS触发器由两个或组成，R可从外部进行置0复位，当R=0时，可使Q=0、Q的反=l。
　　
　　(2)比较器。Al、A2是两个比较器，其两个输入端分别标有“+”和“-”，当V+大于V-时，输出端为高；当V+小于V-时，输出端为低电平。
　　
　　(3)分压器。由3个5kΩ串联，为比较器Al、A2提供基准电压。如改变VC，则可改变Al、A2基准电压。如不使用VC端时，可通过一个0.01μF接地，以旁路高频干扰。
　　
　　(4)开关和输出。三极管V的状态受或非门输出端控制，当或非门输出值为0时V截止，当输出值为1时V导通。输出缓冲器就是接在输出端的器3上，其作用可提高定时器带能力和隔离负载对定时器的影响。
　　
　　综上所述，集成定时器不仅可提供复位电平，且可通过R端直接从外部置0的基本RS触发器，同时还给出一个状态受触发器控制的开关，因此使用极为灵活。
