分立元件的直流稳压电路工作原理

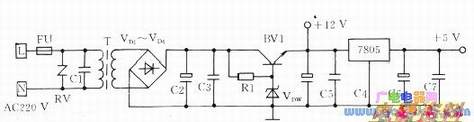

　　分立直流稳压如下图所示，220V经保险管FU至T初级，Cl、RV与并联。当超过245 V时，由截止变为，即增大熔断保险管FU，保护主电路板不被烧坏。Cl高频旁路是用以防止高频干扰的。
　　
　　变压器次级输出的交流13V，经VD1～VD4桥式整流输出14V直流，C2、C3低高频电容，Rl与VDW构成稳压电路，它为电源调整管提供基准电压。这样14V经Vl电源调整管后输出稳定的12V。
　　
　　当电源或变化使输出电压降低时，由于Rl与VDW使电源调整管Vl基极电压保持不变，而Vl发射极的输出电压降低，使Ube上升，引起基极电流Ib增大，此时集电极电流相应增大，Uce减小，这样就使调整管Vl发射极电压上升，所以保持了输出电压稳定不变。当电源或负载变化而使输出电压上升时，稳压过程与上述过程相反。
　　
　　该电路为阶梯式稳压电源，12V为驱动电路和三端稳压7805提供直流能量，此电压经三端稳压7805后输出5V，为主芯片与外围电路提供直流电源。C2、C5、C6为低频滤波电容，C3、C4、C7为高频滤波电容。
