TCP/IP原理

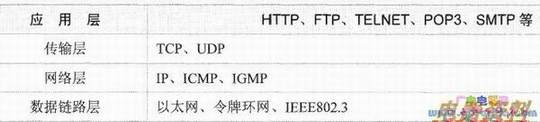

　CP/IP(Transmission Control Protocol/lnternet Protocol，传输控制协议／网际协议)是基于OSI（国际标准化组织）的“开放式系统互联参考模型”的。TCP/IP通常被认为是分为四层，每层负责不同的通信功能。下表单给出一个层次结构和部分协议。

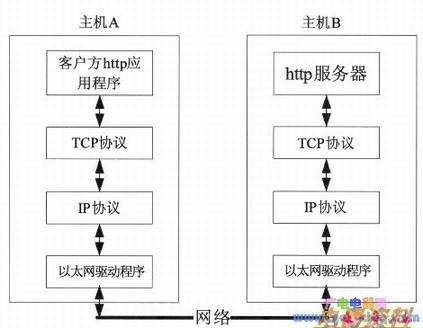

　　为说明网络上两台主机是如何传送数据的，下面以一个简单的示例来说明，其通信形式如下图所示。

　　上面所述当应用程序用TCP传输数据时，数据被送入到协议栈，然后逐个通过每一层被当作数据流送入物理网络，其中每一层对从它的上层收到的数据都要增加一些头部信息。
　　

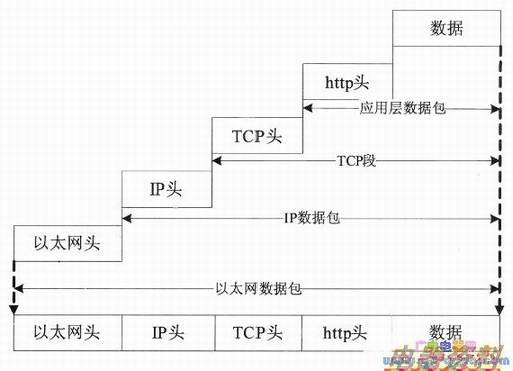

　　数据送到接收方对应层后，接收方将识别、提取和处理发送方对等层的报头。实际传输的数据封装如下图所示。

　　TCP/IP协议可以在多种传输媒介上运行，如IEEE802.3（以太网），802.5（令牌环）局域网，无线网络和串行线路中。除串行线路外，其他几种媒介TCP/IP都有相应的数据包格式。本例中的TCP/IP协议是在以太网上运行的。以太网协议不止一种，常用的是IEEE802.3标准，其数据帧结构如下图所示。

　　TCP/IP只是一个协议族的统称，通常包括ARP、RARP、IP、MP、IGMP、UDP、DNS、DHCP、FTP、HTTP等协议。TCP/IP协议族中最重要的两个协议是lP协议和TCP协议。TCP/IP其基本传输单位是数据包，负责把每个数据包加上报头、地址等。如果传输过程中出现数据丢失，数据错误等情况，TCP/IP等会自动要求数据重新传输。IP保证数据的传输，TCP确保数据可靠的传输。
　　
　　由于本例的TCP/IP协议运行在上。而单片机的资源往往非常紧张，不可能完全实现各项协议的全部功能，因此只简要说明了各协议的关键部分、实现了一些必要的功能。
