LVDS接口电路的基本组成

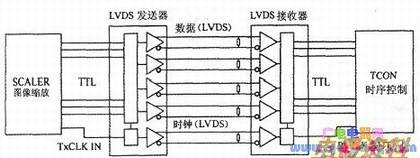

　 在液晶彩电中，LVDS接口位于液晶彩电SCALER电路与液晶面板之间，它由主板侧的LVDS信号发送电路（发送器）和液晶面板侧的接收电路（接收器）共同组成，如图所示。





　LVDS发送器将SCALER电路输出的TTL并行RGB数据信号和控制信号转换成低串行LVDS信号，然后通过主板与液晶面板之间的柔性电缆（排线）将信号传送到液晶面板侧的LVDS接收器，LVDS接收器再将串行信号转换为TTL电平的并行信号送往后续电路(一般是定时控制器TCON)。

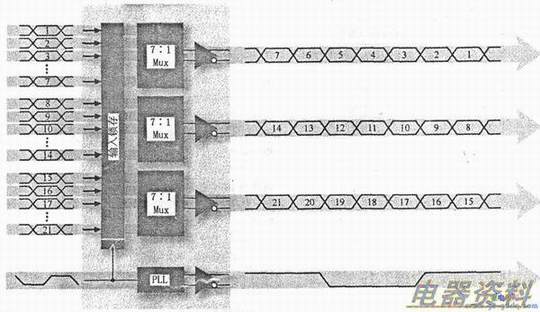

　下图所示为LVDS接口电路对信号并行/串行的变换情况。

　(1)LVDS发送在将并行的TTL电平RGB信号转换成串行的LVDS信号向LVDS接收IC传输时，还必须有时钟信号的参与，如下图所示。LVDS发送IC在传输时钟信号时也采用差分对的形式。

　在LVDS电路中每一个数据传输通道或时钟传输通道的输出都称作一个信号对，一般来说，在液晶彩电中使用的LVDS(LVDS发送IC或接收IC)至少要有4个通道（或称4对）。

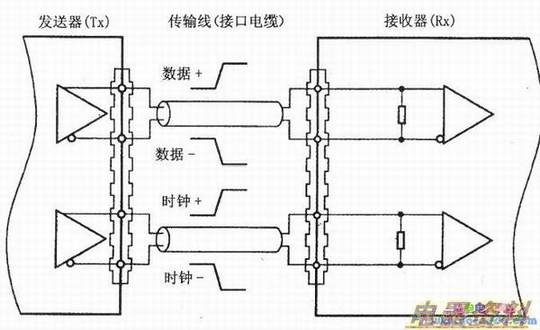

　(2)LVDS（低压差分信号）的数据信号传输与时钟信号传输，见下图所示。
