液晶彩电中的总线信号

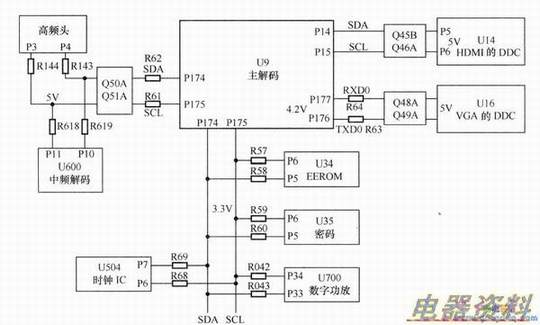

　液晶彩电中的微控制器或液晶彩电主控，通过I2C总线对其他电路进行控制，与CRT彩电稍有不同的是，在液晶彩电中挂接在I2C总线上的受控电路更多。下图所示为TCL MS88C机芯液晶彩电数字板I2C总线示意图，由于在液晶彩电中微控制器或液晶彩电主控电路常用3V供电，而挂接在I2C总线上的一些受控电路则采用5V电压供电，使用不同电压的的I2C总线之间需要加入总线器件。

　对CPU的I2C总线输出端口及被控的I总线接口进行电压或波形的测量是我们对I2C总线系统故障判断的主要手段之一，因为在CPU的IIC总线输出端口和被控集成电路IIC总线接口电路端口之间接有隔离或转换器件，因此，在对IIC总线总线电路进行电压和波形检查时，要注意同时检查I2C总线的CPU端口和被控集成电路端口。

　由于IIC总线上传输的数据波形属于非信号，使用普通示波器很难看出IIC总线时钟信号和数据信号之间的对应关系，因此，我们使用示波器测量IIC总线波形的主要目的有两个：其一，看有无波形，波形是否随操作键的操作而变化。其二，看波形幅度。

　IIC总线上的波形是脉冲状波形。因为总线上传输的数据属于非周期信号，因此用普通示波器观察I2C总线的数据线波形时，很难观察到一个一个的单一脉冲，而是观察到一蔟或一片脉冲波。若使用的示波器质量较好，将示波器的亮度调高时，能观察到时钟线SCL上比较清晰的脉冲波形。图9-49所示为液晶彩电IIC总线实测波形，需要注意的是，在靠近采用3V供电电压的主控电路一侧，IIC总线波形幅度为3V左右，而在靠近采用5V供电电压的受控电路一侧，IIC总线波形幅度为4V左右。

　如果IIC总线系统是正常的，电视机工作在任何状态时，IIC总线上都应该有波形存在。

　但电视机工作在不同状态时，我们可发现其数据线SDA上的脉冲量的多少在发生变化。如果以电视机正常收看过程中不进行任何操作时观察到的脉冲量为基准，我们可发现在电视机处于待机状态时，总线波形脉冲量变少；在进行按键操作或操作时，总线波形脉冲量变多。这与使用测IIC总时，测试电压抖动量的变化规律是相同的。

　需要注意，并不是按所有的操作键时，IIC总线上都会有数据传输，一般来说，只有所按操作键与IIC总线上挂接的集成电路有关时，IIC总线上才会有数据传输。
