摄/录像机视频信号输入选择电路

　摄/录像机视频信号的输入有两种方式：一种是从天线输入的射频信号(RF)经器和得到的视频信号；另一种是从摄像机或另一台录像机送入的视频信号，这种输入也可简称为线路输入。目前常见的有机械开关输入方式和电子开关输入方式两种：

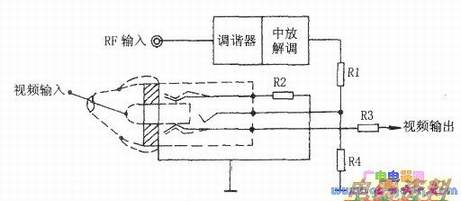

　(1)机械开关输入方式（如下图所示）。

　这种输入选择开关设置在视频输入(VIDEO IN)插孔上，当视频输入插孔设有插头插入时，从射频输入(RF IN)插孔输入的视频信号经调谐器、解调电路、Rl、簧片和R3输入到视频信号处理电路；当视频插孔有插头插入时，插头将簧片顶开，断开从“RF IN”插孔来的视频信号，从“VIDEO IN”插孔输入的视频信号经插头、簧片和R3输入到视频信号处理电路。可见，线路输入优先被选择，当需要从射频输入信号时，必须拔下视频输入插头。

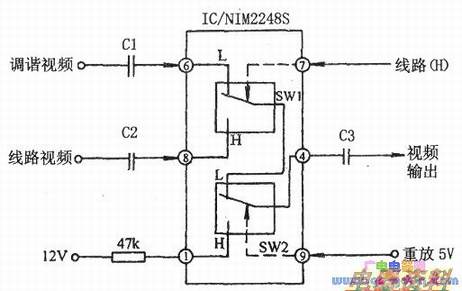

　(2)电子开关输入方式（如下图所示）。

　这种输入选择方式是由一块(NIM2248S)完成的。由射频插孔输入的信号经Cl输入到IC的⑥脚，由线路输入的信号经C2输入到IC的⑧脚。当采用射频输入时，IC的⑦脚呈低(L)，开关SW1和SW2都处于图示位置，与上端闭合，IC的⑨脚为低电平(L)，由射频插孔输入的电视信号便经过Cl、IC的⑦脚、SW1、SW2，由IC的④脚经电容C3输出到视频信号处理系统。

　当采用线路输入时，IC的⑦脚为高电平(H)，开关SW1与下端接通，IC的⑨脚仍为低电平(L)，开关SW2仍与上端接通。这样由线路输入的信号经C2、IC的⑧脚、SW1、SW2，再由IC的④脚和C3输出到视频信号处理系统。

　当摄/录像机处于重放状态时，IC的⑨脚才为高电平(5V)，电子开关SW2与下端闭合，使IC的①脚与④脚接通，断开射频输入和线路输入。
