摄/录像机视频信号自动增益控制电路

　由于摄/录像机采用不同输入方式输入的视频信号其幅度存在很大差异，设置AGC，就是为了调节输入信号的幅度，使亮度信号的幅度保持在规定的数值上。由于亮度信号的幅度直接影响今后调频时的频偏，比如幅度过大时，会被后面的黑白切割电路切除，造成信号波形发生畸变；如果幅度过小，调频后频偏小，造成太浅，重放时信号的输出小，会受到严重影响，所以在亮度通道中首先要稳定信号的幅度。对于家用摄/录像机来说，输入信号的幅度一般应稳定在1Vp-p。

　摄/录像机中AGC电路的工作原理与电视机中AGC电路的工作原理相同，如下图所示。

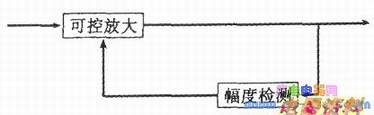

　AGC电路可以分为可控放大和幅度检测两部分：

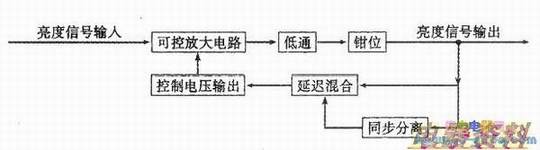

　幅度检测电路的作用是检测亮度信号的幅度，输出一个能够反映亮度信号幅度的误差控制供给可控放大电路；可控放大电路是一个增益可变的放大器，能够根据幅度检测电路输出的直流误差电压改变自身的增益。下面介绍一种自动增益控制电路，其电路框图如下图所示。



　这种电路的工作原理是：幅度检测电路由同步分离电路、延迟混合电路、控制电压输出电路组成。输入信号经AGC放大电路放大，低通后，得到视频亮度信号，经过钳位电路将同步顶电平钳位在一个固定数值上，经过同步分离电路取出行同步脉冲信号，与输入的亮度信号延迟混合后，进入控制电压输出电路，把输入信号幅度的变化转变为直流控制电压的变化，直流控制电压再去控制可控放大器的增益，使视频信号在较大的范围内都能够保持恒定的输出。当输入信号的幅度偏大时，同步脉冲幅度也增大，产生的直流误差控制电压也较大，控制可控放大电路的增益反而减小；当输入信号的幅度偏小时，情况正好相反。可见，自动增益控制电路是一个闭环的负反馈。
