光敏电阻的结构

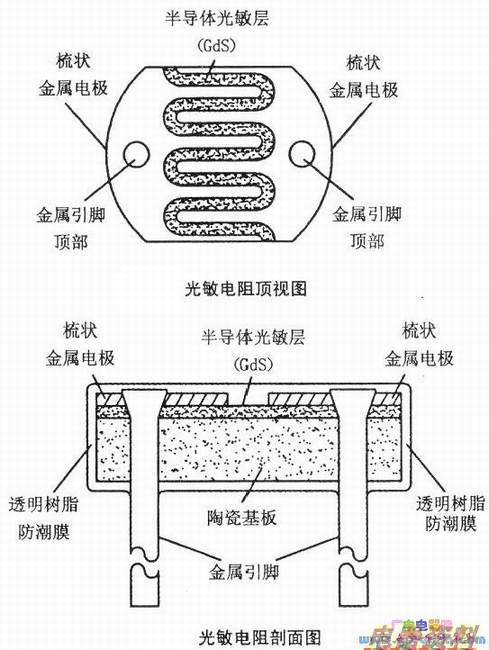

的结构比较简单,体形也比较小,维修中常用的有直径为5mm和9mm的。顶视图如上图所示。在顶部有两片呈梳状的金属电极,且两片金属电极的梳齿是互相交错的,从波纹状的梳齿间隙里露出来的物质即为半导体光敏层,从金属电极的上面还可以看到两只金属引脚的顶部。剖面图如下图所示。上面是两片梳状金属电极,中间是半导体光敏层(实际上是通过涂抹、喷涂及烧结等方式,在陶瓷基板上形成一层很薄的半导体光敏层),下面是陶瓷基板,两侧是两只金属引脚。在整个结构的外部由一层透明树脂防潮膜包裹着,起到透光、防潮及加固的作用。
