液晶显示器开关电源电路基本结构

　目前，中使用的都为并联型，常用结构主要有两种形式：
　　
　　(1)控制芯片+单开关管
　　

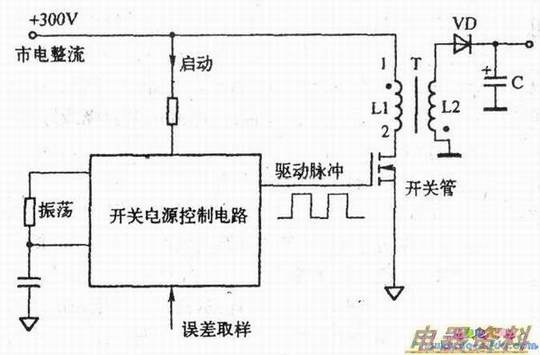

　　开关采用控制芯片+单开关管的电路结构在液晶显示器开关中应用最多，其电路框图如下图所示。

　常用开关电源控制芯片有UC38、KA38系列（如UC3842等，另外，FA13842与UC3842相同）、TEA1533、E2AS01、SC6841、NCP1200AP40、L5991等。电源开关管设在控制芯片的外面，可为，也可为场效应管，但以N沟道场效应管居多。



　(2)控制芯片内含开关管
　　
　　有些开关电源控制芯片集成度较高，除具备常见电源控制芯片的功能外，还将开关管集成在一起。由于这种开关电源控制芯片体积、功率较大，一般也称为厚膜电路，安装时需要加装散热片。

　内含开关管的控制芯片（厚膜电路）的常见型号有：

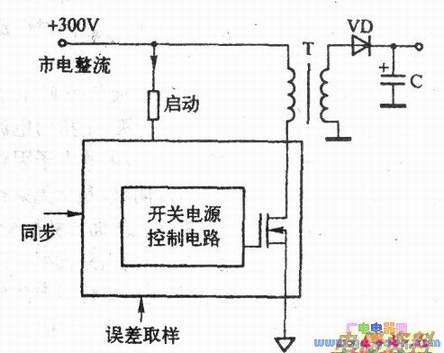

　KA5M、KA5S系列(如KA5M0365R)，TOP系列(如TOP244、TOP247)等，在部分液晶显示器中得到了应用。这种开关电源的结构形式如下图所示。
