贴片电解电容器

　贴片电解器属于有极性贴片器，是常用贴片电容器之一。该类型电容器按所使用的主要材料进行分类，可分为贴片铝电解电容器和贴片钽电解电容器两类。

　(1)贴片铝电解电容器
　　
　　贴片铝电解电容器于1982年由日本化学电容器公司最先开始批量生产，其具有生产成本低、价格便宜、体积较大、响应速度慢、容量大（最大电容量可达到470μF）等特点，适用于消费类电子设备中。　　

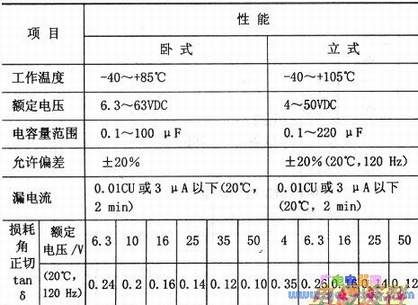

贴片铝电解电容器的各项综合特性见下表所示。

　　(2)贴片钽电解电容器
　　
　　贴片钽电解电容器于1968年由日本松下电气公司首先研制成功，具有价格昂贵、体积小、响应速度快、容量较小（最大容量可达220μF）等特点。广泛应用于高密度组装、内部空间体积小的大规模以及高速、高频运算等领域。

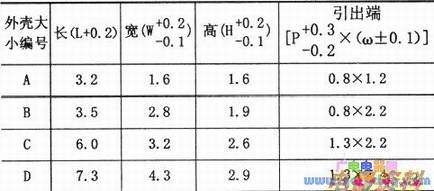

　　贴片钽电解电容器的结构有裸片型、模塑型、端帽型三种。其中模塑型贴片钽电容器具有固定的外形，多采用环氧树脂包封，机械性能和耐热性均较好，属于目前贴片电解电容器中使用最多的一种，在印制电路中可以进行自动化组装与。模塑型贴片钽电解电容器的常见尺寸如下表所示。

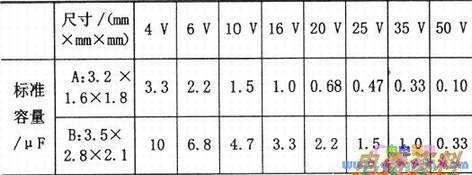

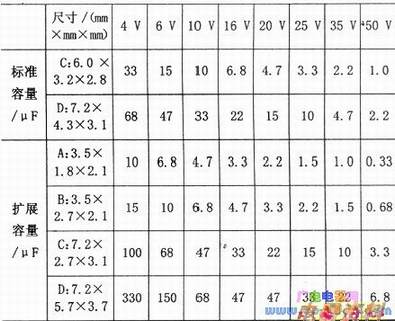

　　此外，1986年国际电工委员会(IEC)通过的一项贴片钽电解电容器推荐标准如下表所示。

　　值得注意的是，同规格贴片铝电解电容器和贴片钽电解电容器在封装上存在较大差异，其中贴片铝电解电容器一般为圆形银白色，贴片钽电解电容器一般为黄色方形。此外，贴片铝电解电容器外壳深颜色带为负电极标注，而贴片钽电解电容器外壳深颜色带为正电极标注。进行选用或替换时应正确识别，不能装反。
