长虹LS26机芯液晶彩电上屏信号特点

　在液晶电视中，不同格式的图像信号经变频处理后，最终形成归一格式的数字信号送入LVDS电路，形成LVDS信号，由主芯片相关脚输出送往逻辑板。

　液晶电视使用的屏多种多样，有的采用分辨率为1920×1080的高清屏，有的采用120或240Hz的高清屏，有的采用普通屏WXGA屏（分辨率为1336×768）。液晶电视中，不是屏满足信号板的要求，而是信号板输出的上屏信号必须满足屏的要求。

　早期的液晶电视大多数屏接收的信号为TTL格式，现在的均采用LVDS编码方式的串行数字信号。

　LVDS信号具有低摆幅、小、低功耗、高速传输等特点。现在的液晶电视之所以很少采用TTL信号格式，是由于TTL格式信号在通讯时线路多，抗干扰能力差，且传输速度慢。

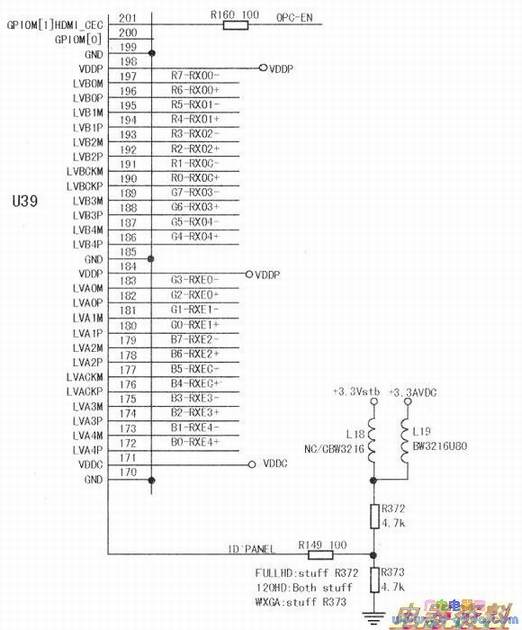

　下图是长虹LS26机芯中的上屏信号输出电路。从图中可以看出，主芯片U39可送出12对LVDS信号。



　当用普通屏（WXGA屏，分辨率为1336x768）时，送入屏的LVDS信号只需图中(174)～(183)脚送出的5对LVDS信号，(172)、(173)和(186)～(197)脚送出的LVDS信号不使用，当整机使用全高清屏（FHD屏，分辨率为1920×1080）时，则要使用所有的12对LVDS信号。当整机使用120Hz或240Hz屏时，则要求主板送出的LVDS信号路数更多，此时，主芯片U39输出的LVDS信号则不能直接送往液晶屏，需要在信号板与屏上逻辑板之间增设数字信号处理电路，对主芯片输出的LVDS信号进行变频处理，转换成满足此类屏要求的信号后再送往屏上的逻辑板。

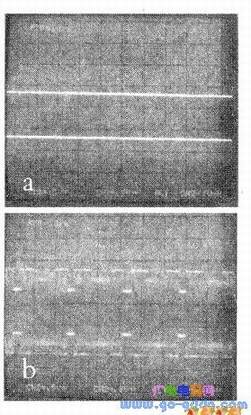

　LVDS信号是将数字图像信号中的RGB信号、行场同步信号、时钟信号编码在一起的数字信号，它通过上屏线送往屏上逻辑板。下表为长虹LS12机芯液晶彩电LVDS信号输出接口上的静态和动态数据。下图为LVDS接口端的波形，下图中的图a和图b是LVDS信号接口端中的RXE0+、RXE0-的波形。图a为无信号输入时的波形（注：图中上部为“RXE0+”端的波形，下部为“RXE0-”端的波形），图b为有信号输入时的波形。从下表和下图可以看出，在信号板的信号输出接口上，不仅静态和动态电压不同，而且无信号和有信号状态下的波形也不一样。电压和波形的不同告诉我们，在液晶电视维修中，不仅可采用测量电压的方式判定信号处理板有无LVDS信号输出，还可采用示波器测量波形的方式来判定。

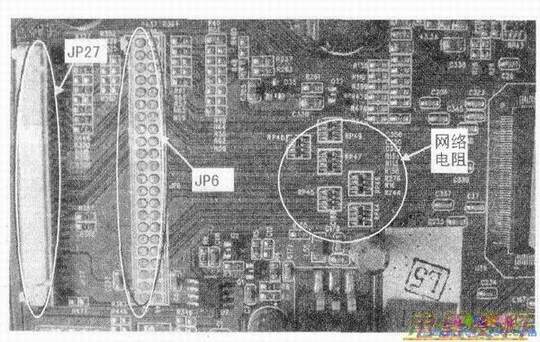

　　前面介绍过普通屏、高清屏送出LVDS信号路数不同，接屏逻辑板插座引脚数量也不同，故使用不同屏、同一主板时，上屏插座不同。液晶电视的主板通常设计成通用板，一般都要设计2～3个上屏接口，以满足不同屏的要求。下图为长虹LS26机芯主板部分实物图，图中JP6、JP27均为主板LVDS信号输出接口，RP46～RP49为网络。采用普通屏时，主芯片U39输出的LVDS信号通过JP27送往液晶屏上的逻辑板；采用高清屏时，主芯片U39输出的LVDS信号通过JP6送往液晶屏上的逻辑板。电路中接入网络的目的是降低信号辐射和实现。
