光纤的组成及种类

　光纤是一种特制的玻璃丝，材料为高纯度的石英，外径为125μm，结构分两部分：轴心部分称为纤芯；外围部分称为包层。两部分组成同心圆柱形，交界面为一圆柱面，如下图所示。纤芯允许光波通过，包层是防止光波溢出。由于包层的折射率比纤芯小，使按一定角度入射的光波能在纤芯与包层的界面上不断发生全反射而沿轴心方向传播。



　　
　　光纤按其传输光波的模式，可分为单模光纤与多模光纤。
　　

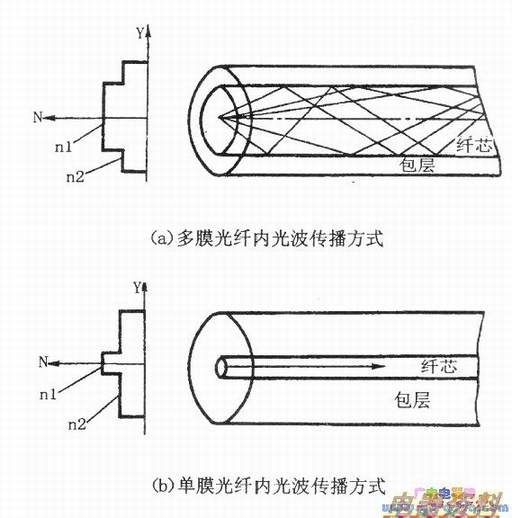

　　多模光纤的纤芯较粗（直径约50μm），光波在纤芯内的传播有多种不同的反向途径，即有各种不同的轴向传播速度和电磁场分布，称为不同的“传播方式”。其传播方式如下图所示。多模光纤的带宽较窄，其应用受到限制，一般用于传输单路电视信号。
　　
　　单模光纤的纤芯直径较细(约8～10μm)，光波在纤芯中传播只有一种途径，或称一种传输方式。如下图(b)所示。单模光纤的工作带宽较宽，有线电视网都采用单模光纤。
