N液晶显示屏的基本结构

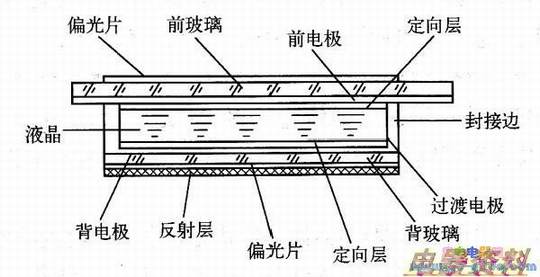

TN液晶显示屏的基本结构是：将涂有ITO透明导电层的玻璃光刻上一定的透明导电电极图形，将两片这种玻璃基板夹持一层液晶材料，四周进行密封，形成一个厚度仅为几微米的扁平液晶盒。由于在玻璃内表面涂有一层定向膜(也称配向膜)，并进行了定向处理，盒内的液晶分子沿玻璃表面平行排列，且由于定向膜定向处理的方向互相垂直，液晶分子在两片玻璃之间呈90°扭转。因此TN液晶显示屏也称为扭转向列液晶显示屏。图1所示为TN液晶显示屏的基本结构示意图。
