变电站的闪光报警系统

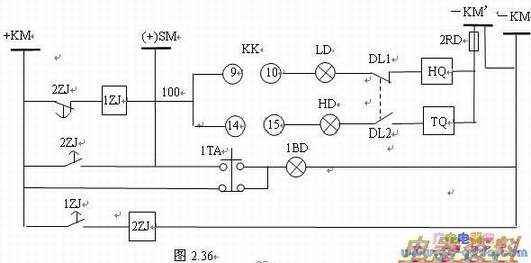

　闪光回路的1ZJ、2ZJ都是直流屏本身自带继电器，闪光小母线（+）SM编号100装设在直流屏和控制屏，再用电缆连接两块屏的小母线（在直流屏上均能看见以三个端子为一组的端子排，分别为+KM，-KM和SM）。其与操作回路图构成的闪光回路可用图2.36表示。



　　　结合本书最后的附图《非综合自动化的控制回路》分析，KK开关的9、10是合后状态，14、15是分后状态。当KK在合后状态，在分闸时，负通过不对应回路与（+）SM接通，由于1ZJ线圈存在，LD发出暗光，同时1ZJ时间接点延时动作2ZJ，2ZJ常开接点延时闭合，1ZJ线圈被短路，LD发出明光，同时2ZJ常闭接点延时打开，1ZJ返回，2ZJ也返回，LD又发出暗光，一直延续下去。断路器在合闸时的不对应状态同理。1TA是实验按钮，白灯1BD能起到监视的作用，1TA和1BD装设在中央信号控制屏。

　这里的+KM、-KM和（+）SM母线是直流屏上的母排，我们接出控制电源后到每块保护屏的小母线上（这里只画出了保护屏的-KM’小母线），然后每个保护有专用的控制保险（这里只画出2RD），每一路保护的不对应回路都并联接在-KM’和（+）SM之间。

　不对应信号的复归，只需要将把手KK开关打在短路器相应位置即可。
