变电站的事故音响系统

　中央信号系统由事故信号与预告信号两部分组成，事故信号除了上面的灯光信号外，还必须要有音响信号，事故信号用电笛，预告信号分瞬时预告信号和延时预告信号，预告信号用电铃，音响信号需要有自动复归重复动作的功能。

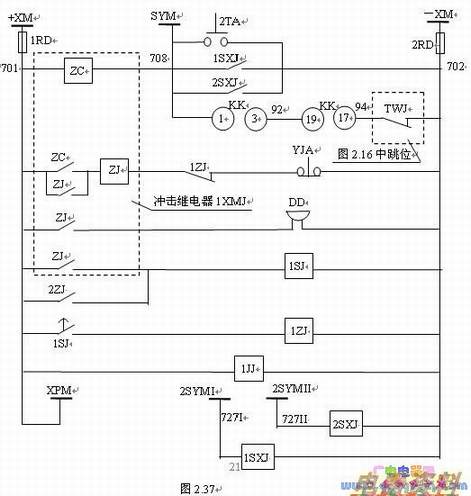

　KK开关的1、3和19、17是合后状态；

　冲击1XMJ在线圈ZC突然通过，或者电流突然变化时，ZC动作，当电流稳定时，ZC返回。



 　　在不对应瞬间ZC线圈通过突变电流，ZC启动ZJ线圈，ZJ的一个接点自保持ZJ线圈（因为ZC马上就会返回，以备下一次启动），一个接点去启动电笛DD，还有一个接点去启动时间继电器1SJ，1SJ开接点延时启动1ZJ线圈，1ZJ闭接点断开让ZJ返回，停止电笛。这个回路主要考虑到两点：1、启动回路ZC与音响回路ZJ装置分开，以保证音响装置一经启动即与原来不对应回路无关，ZC马上返回达到重复动作的目的。2、时间继电器1SJ很快能将音响信号解除（同时灯光信号保留），以免干扰处理事故。

　所有的不对应回路都可以接在SYM和－XM之间。

　由于220KV变电站10KV出线都是属于开关间就地保护，为了简化接线，按各母线段装设单独的事故信号小母线2SYMI和2SYMII。将10KV各个断路器不对应都接在XPM和2SYMI或2SYMII之间。该三根小母线装设在10KV开关柜内。当10KV开关事故跳闸时首先启动事故信号继电器2SXJI或2SYMII，该两个继电器各自一个接点去启动冲击继电器，一个接点去接通分段光字牌报警。

　2TA是手动实验按钮，可以每天检查音响回路。YJA是手动解除音响按钮。2TA、YJA装设在中央信号控制屏上。1JJ可以监视XM。
