变电站的预告信号



 　　预告信号装置是当设备故障或某些不正常运行情况下能自动发出音响和灯光信号的装置。对某些瞬时异常信号能很快恢复正常，不必马上发出告警，所以加延时，成为延时预告信号。音响小母线1YBM、2YBM用与瞬时预告信号，3YBM、4YBM用于延时预告信号。

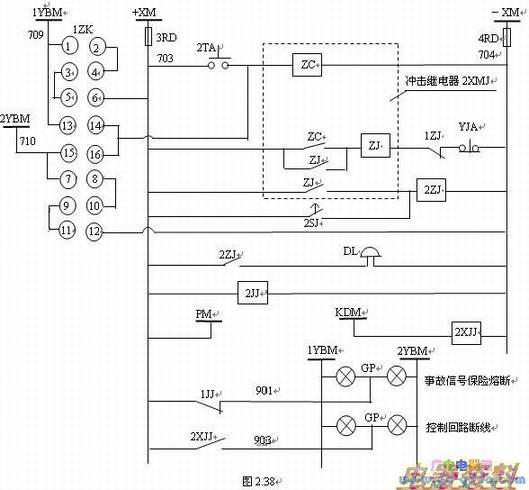

　结合图2.37与图2.38会发现音响回路为了简化接线是作为整体来设计，相互之间有联系，所有元件统一编号。1RD、2RD是事故信号保险，3RD、4RD是预告信号保险。



 　　结合图2.38与图2.39来分析预告信号的动作情况

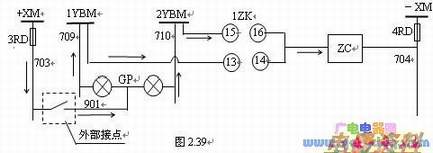

　当图2.39外部信号接点动作时，图中已标出流动方向，相应的光字牌点亮，1ZK打在运行位置，15与16，13与14接通冲击的ZC动作。与事故音响分析同理，电铃DL发出预告信号，同时2ZJ的另一个接点去启动图2.37的1SJ，1SJ常开接点延时启动1ZJ，1ZJ的接点断开图2.38中的ZJ，中止预告信号。

　KDM是控制回路断线小母线，由10KV系统公用，将10KV的控制回路断线（图2.19）接在PM与KDM上。同样，PM和KDM装在10KV开关柜内。

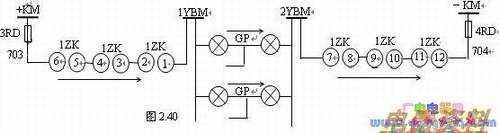

　在日常试验检查光字牌的灯泡是否完好，可以利用转换开关1ZK打在试验位置，此时1ZK的接点导通如图2.40，图中已经标出电流的流动方向。试验的时候，灯泡是串联的，只要有一个灯泡损坏，该光字牌就不会亮。而1ZK在运行时灯泡是并联的，其中一个灯泡损坏不影响另一个灯泡工作。之所以实验时候用6对1ZK的接点串联，是为了1ZK在切换时候能更好的断弧，因为一个变电站光字牌比较多，也就是说图2.40中的比较大，对断弧的要求也就较高。

　以上图2.38至图2.40是瞬时预告信号。其实延时预告信号与瞬时预告信号原理完全一样。主要区别有三点：1、增加一个冲击继电器3XMJ与时间继电器2SJ，该3XMJ继电器的ZJ启动后不直接启动2ZJ，而是去启动2SJ，由2SJ延时启动图2.38的2ZJ。2、图2.38的1ZJ接点不但能断开2XMJ的ZJ，也要连接在3XMJ的ZJ上，能自动断开3XMJ的ZJ。3、增加一个与图2.38接线方式完全一样的延时信号把手2ZK和两条延时音响小母线3YBM和4YBM。

　延时信号也是采用703和704。

　过负荷信号属于延时信号，但是却接在瞬时信号上，这是因为保护内部已经对过负荷接点延时动作了，不需要再在音响系统中延时。
