AT89S51单片机与RAM的接口电路设计

　扩展数据空间地址同外扩程序存储器一样，由P2口提供高8位地址，PO口分时提供低8位地址和作为8位双向数据总线。AT89S51对片外RAM的读和写由AT89S51单片机的RD(的反)(P3.7)和WR(的反)(P3.6)信号控制，片选端CE(的反)由地址译码器的译码输出控制。因此，设计单片机与RAM的接口时，主要解决地址分配、数据线和控制信号线的连接问题。在与高速单片机连接时，还要根据时序解决读／写速度匹配问题。
　　

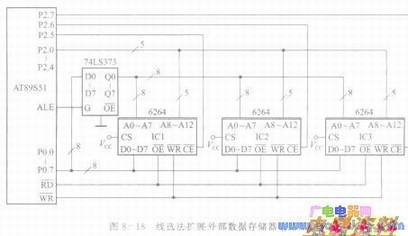

　　下图所示为用线选法扩展AT89S51单片机外部数据存储器的。

  图中，数据存储器选用6264，该芯片地址线为A0～A12，故AT89S51单片机剩余地址线为3条。用线选法可扩展3片6264，它们对应的存储器空间见空间表。

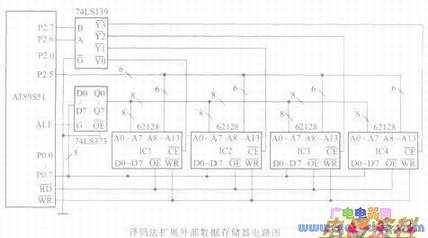

  用译码法扩展外部数据存储器的接口电路如图(译码法)所示。

  图中，数据存储器选用62128，该芯片地址线为AO～A13，这样，AT89S51单片机剩余地址线为两条，若采用2线-4线译码器可扩展4片62128。各片62128芯片地址分配见下表。
　　

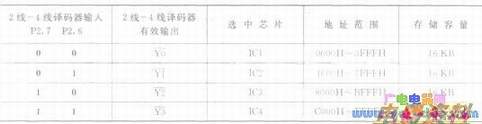

　　表 各62128芯片的地址空间分配
　　
　　例：编写程序将片外数据存储器中5000H～50FFH单元全部清0。
　　

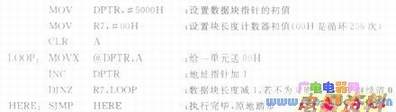

　　方法1 用DPTR作为数据区地址指针，同时使用字节计数器。参考程序如下：
　　
　　方法2 用DPTR作为数据区地址指针，但不使用字节计数器，而是比较特征地址。参考程序如下：
