母差保护

　母线差动保护根据母线上所有连接间隔的值计算差动电流，构成大差元件作为差动保护区内的故障判别元件。根据各连接间隔的刀闸位置开入计算出每条母线的各自的差动电流，构成小差元件作为故障故障母线的选择元件。间隔刀闸跨越上母线时，装置自动识别为单母线运行，不选择故障母线。任何一条母线故障都将所有间隔同时切除。

　除此之外，若I母故障，则I母小差启动，II母小差不启动，大差启动，保护切除I母上各间隔。II母故障同理。

　注意，两条母线的小差计算都包括了母联电流。

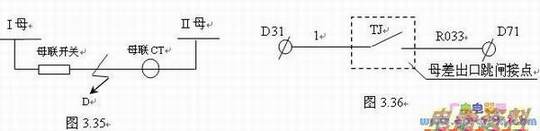

　母联死区保护（如图3.35），在母联开关与母联CT之间的导线发生故障，此时I母小差动作，II母小差不动作，大差动作，I母上的间隔（包括母联）都被切除。但是故障仍然存在，I母小差仍旧动作，正好处于II母小差的死区，为此专门设计了母联死区保护，死区保护动作条件是把母联开关断开之后，母联CT上仍有电流，并且大差元件与母联开关侧的小差都不返回时，经死区保护延时跳开另一条母线。

　母差保护接入了母线上所有间隔元件的电流、间隔刀闸位置信号、失灵启动母差信号，母差跳闸回路四个电气量，在保护屏端子排上同一间隔的这四个电气量的接线位置是一一对应的，这一点要特别注意，如果将各间隔电气量位置混淆，将会造成母差不正确动作，后果非常严重。在第二章已经讲了前三个电气量回路的接法，母差跳闸回路（图3.36）接在图2.16的手跳位置，或者220KV间隔保护操作回路的R端子。
