电力系统收发讯机的工作概况

　本局所用的收发讯机大部分为南瑞公司的LFX系列，另有几台国电南自的PSF系列。

　有关该两种类型的收发讯机的工作原理等基本概念如外差、频谱向上搬移等已在其技术说明书上有详细的讲解。这里只讲述其在电网中的工作特点。在图4.1中，当K点发生故障瞬间，所有地点保护都会启动发讯，然后M、N、Q处保护判定为正方向故障停讯，P点保护判定为反方向故障而一直让收发讯机发讯闭锁本侧保护与对端的Q保护。必须等到M、N保护把故障隔离后才停讯。所以若工作需要要退出P点收发讯机时，必须通知Q点也退出收发讯机，不然有可能K点故障时因Q点

　保护收不到闭锁信号而越级跳闸。

　由于保护启动值比动作值灵敏，故障量一旦达到启动值所有收发讯机都发讯，高频讯号一方面闭锁自己保护，一方面去闭锁对端保护，P点的反方向元件一直保持，M、N、Q三处保护都要发讯10ms之后才投入各自的正方向元件，这样可以防止Q处保护正方向元件先动作而误跳闸。这也可以看出高频保护的动作时间大于10ms，一般在15ms左右。

　反方向元件D－比正方向元件D+优先动作，如果是从区内到区外的转换性故障，无论开关跳闸与否，D+都立刻返回，D－立刻动作，收发讯机立刻重新发讯。

　收发讯机发出的高频讯号40dB，这40dB分以下几个部分：

　1、对侧收发讯机远方启动所需要的最小灵敏启动电平4 dB。

　2、收发讯机不确定动作电平6 dB。

　3、收发讯机正常工作所需要的最小工作电平9 dB。

　4、线路传输允许的最大衰耗21 dB。

　这里的最小工作电平9 dB即通常说的1奈倍（NB）（1NB≈8.686 dB）。两侧通道联调时，本侧收讯回路收到的电平不能小于9dB，最好也不能超过18 dB，收到电平过大，也不利于收发讯机装置的工作。收到电平过大，可以人为投入衰耗，在收发讯机上有跳线设计，按照说明书上每个跳线的衰耗根据需要投入。这里本侧收讯回路收到的电平，并不是是指装置背后端子处的电平，而是指高频波进入装置内部经人为衰耗之后的电平。

　电平与的概念是不一样的。频率表示高频波振荡的快慢，电平是指高频波振荡能量的大小，所以高频波只衰耗电平不改变频率。

 　　测试到本侧收到对侧高频波电平值后就需要在收发讯机上整定好该电平值，这是正常时候收讯应该达到的电平，如果今后通道实验时收到的电平比整定值低3 dB，装置发“3 dB告警”信号。3 dB告警是一个很重要的概念，它不是指收到的电平小于3dB，而是指收到的电平比正常电平要少3个dB以上。此时就应该检查高频通道，找出衰耗增大的原因。

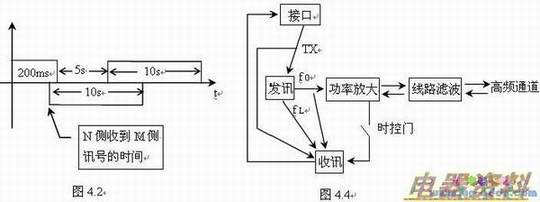

　作通道试验时两侧的收发讯机工作情况可以用图4.2表示。M侧先按下试验按钮，M侧收发讯机发讯200 ms后停止，N侧收发讯机收到讯后立刻被M侧远方起讯而发讯10s，M侧停讯5s后再重新发讯10s。

　从图4.2也可看到大约有近5s的时间内是处于两侧收发讯机都发讯的状态，此时若面板上的指针晃动比较剧烈（LFX系列），说明两侧装置的差拍比较大。接口面板上“OP”灯有可能熄灭，装置报警，此时可以投入“功放板上的跳线”来消除这个现象。

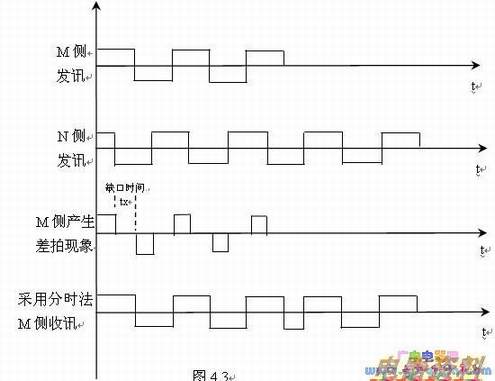

 　　所谓差拍是指收发讯机同时收到两侧的高频讯号，若两侧讯号幅值相等，相反，则会因讯号的互相抵消而出现一个低谷，若低谷电平低于收发讯机启动电平，收讯输出就灰出现一个缺口，这就是差拍，也叫频拍。若缺口时间TX足够大，则保护会判发讯停止而误动作。为了解决这个问题，收发讯机设计了分时接受法，在自己发讯时关闭时控门，只收自己的讯号，自己停发时才打开时控门接受对侧讯号，这样就能很好的避免差拍现象。图4.3给出了差拍现象的波形和采用了时控门后收到的讯号波形。图4.4给出了时控门的逻辑图。在图4.4中，因为功放是在收讯环节与时控门之前，所以功率放大环节的差拍不影响收讯环节，同时功放板也起到监视差拍的作用。

 　　利用图4.4也可以帮助理解频谱向上搬移的优点。已知装置发出整定频率的讯号f0，同时又自动发出本振频率fL（f0+fL=1M），在收讯回路中两个频率进行，经后成为1MHZ的高频波进入装置，这样无论整定的频率f0有多大，总有一个fL与其相对应，装置只需要对1MHZ的高频波进行计算，与f0、fL的大小无关，就大大提高了收发讯机装置的可靠性。
