电力系统高频装置试验

　收发讯机装置的电气参数试验项目主要有三个试验项目。

　1、发讯测试

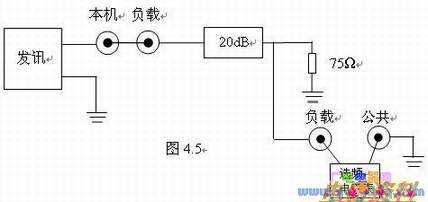

　将收发讯机的通道连接跳线插在“本机”与“”上，选频电平表的选频档位打在所测档，测试线插入线路的“负载”与“公共”孔内。如图4.5

　按下发讯按钮，该收发讯机装置自动投入20dB衰耗，所以在电平表上测得是20dB的功率电平，如果选频电平表是测电平的，则测量值应该是11dB。（在负载波Z=75时，Lpx=Lux+9dB，有关匹配、波阻抗、功率电平、电压电平等概念可以查阅《技术问答》。）

 　　2、收讯启动电平测试

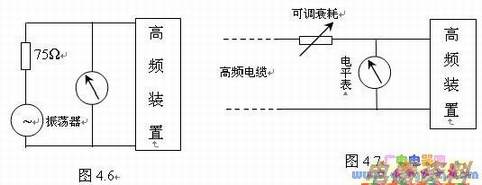

　将收发讯机的通道连接跳线插在“本机”与“通道”上，发频接在高频电缆所接的端子上（可将高频电缆断开），振荡器输出频率交接在收发讯机装置的工作频率调节振荡器输出电平大小使收发讯机启动，此时电平表测到振荡器最小的输出电平应为4dB，若输出是电压电平，则为－5 dB。如图4.6

 　　3、3dB告警测试

　在收发讯机入口处接选频电平表，在高频电缆处串联可调衰耗，拔出本侧发讯插件，由对侧发出连续高频信号，监测到本侧的收讯电平后整定好。通过调节可调衰耗逐步加大高频衰耗使本侧的收讯电平下降3dB，然后插入本侧发讯插件由本侧发讯启动对侧发讯，此时本侧应该发“3dB告警”信号，减少1dB的衰耗重复做以上试验就不再有告警信号。但最低的收讯电平仍然不能小于1NB。试验方法如图4.7

　一般故障排除

　在通道试验时，板指针瞬间摆动后迅速回零，此时应该观察张制面板上各个“op”灯是否正常，如果所有灯都正常，则可以初步判断装置正常。另外还可以将通道连接跳线插在“本机”与“负载”上，按下发讯按钮作装置闭环试验，装置工作正常则可以判定为通道故障，就必须检查高频电缆和结合是否接地或开路，通道切换把手是打在“旁路”还是“本线”等。
