主变的电流保护

　　本节讲述以220KV主变后备保护L973E为例，考虑到220KV和110KV都是接地系统。

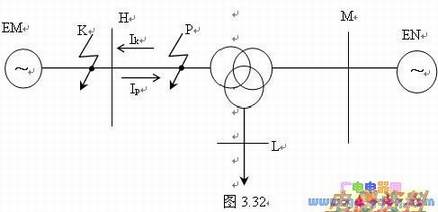

　主变的后备保护有复压过流保护和零序电流保护。复压过流的方向由控制字FL控制。当FL=0时，复压过流方向指向系统，灵敏角为228°，当FL=1时， 复压过流方向指向，灵敏角为48°。方向的解释如图3.32

 　　当K点发生故障，若在变压器其他侧系统内有（如中压侧EN），中压侧会向高压侧反送潮流Ik，对于高压侧母线H的来将，Ik方向是指向系统，有228°，当P点发生故障，高压侧母线H送出电流Ip，Ip方向是指向变压器，有48°。所以设定了这两种方向控制字，根据网络具体情况整定。

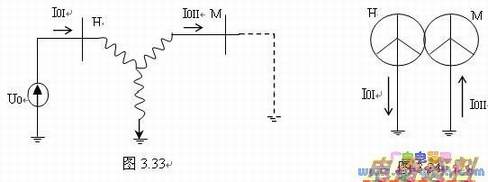

　零序过流是用变压器中性点的CT采集，CT极性端安装在变压器侧，零序方向元件也是采用控制字FL0整定，当FL0=1时，零序方向指向变压器，灵敏角258°，当FL0=0时，零序方向指向系统，灵敏角78°。作出变压器零序电抗的等值图3.33来解释。



 　　如果在高压侧线路故障，在线路上有附加零序电压U0和零序电流I0I，相对与高压母线H，零序电流I0I的方向是变压器流出指向系统，角度为258°，而中压侧中性点感应出的零序电流I0II相对于中压侧母线M是系统流出指向变压器，角度为78°。注意，零序电流是采用图3.34所标示的中性点的电流。

　注意：在做变压器零序过流保护和间隙零序过流保护试验时候，南瑞保护故障报告里显示的故障电流是系统A、B、C三相电流的最大值，而不是零序电流或者间隙零序电流的值，所以如果试验时仅仅加入零序电流或者间隙零序电流，报告会显示电流为0。这一点必须注意。
