全桥驱动电路基本结构

　全桥结构最适合于直流范围非常宽的应用，这就是几乎所有笔记本电脑都采用全桥方式的原因。在笔记本电脑中，的直流直接来自系统的主直流电源，其变化范围通常在7V（低电池电压）至21V（交流），另外，全桥结构在液晶彩电、中也有较多的应用。
　　

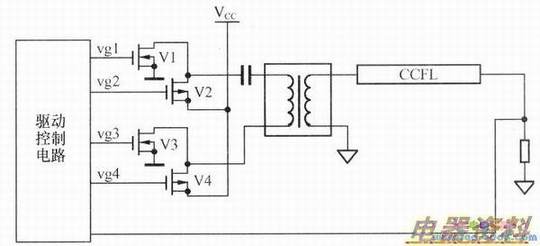

　　全桥结构驱动一般采用4只场效应管或4只三极管构成，根据场效应管或三极管的类型不同，全桥驱动电路有多种形式，下图是采用4只N沟道场效应管的驱动电路形式。

　　
　　电路工作时，在驱动控制的控制下，使Vl、V4同时导通，V2、V3同时导通，且Vl、V4导通时，V2、V3截止，也就是说，Vl、V4与V2、V3是交替导通的，使初级形成交流电压，改变开关脉冲的占空比，就可以改变Vl、V4和V2、V3的导通与截止时间，从而改变了变压器的储能，也就改变了输出的电压值。
　　
　　需要注意的是，如果Vl、V4与V2、V3的导通时间不对称，则变压器初级的交流电压中将含有直流分量，会在变压器次级产生很大的直流分量，造成磁路饱和，因此全桥电路应注意避免电压直流分量的产生。也可以在初级回路串联一个，以阻断直流。
　　

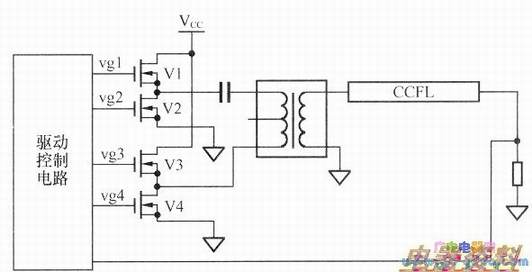

　　下图是采用两只N沟道场效应管和两只P沟道场效应管的驱动电路形式。电路工作时，在驱动控制IC的控制下，使V4、Vl同时导通，V2、V3同时导通，且V4、Vl导通时，V2、V3截止，也就是说，V4、Vl与V2、V3是交替导通的，使变压器初级形成交流电压。
