全方位微型振动传感器

　　微型振动结构仍然采用了机械式振动传感器的结构形式，不同的是将金属圆筒改用耐氧化的金属材料并作成单端封闭的管状结构，两个单端封闭的管状体由中间的管状绝缘体连接成一体，其空间密封一根质量很轻的碳棒，两个半封闭的金属圆筒上引出两个电极。传感器受到振动后，碳棒振动忽而接通两个电极，忽而断开两个电极。在的配合下，振动信号转换为电信号输出。全方位微型传感器整体长度lOmm，直径3mm，体积较小，故称为微型振动传感器。又由于其振子质量小，安装方位对灵敏度的影响较小，故厂家又称为“微型全方位振动传感器”。
　　
　　由于采用整体密封和耐氧化的金属材料，使传感器的使用寿命大大延长。
　　
　　全方位微型振动传感器的优点是：
　　
　　①结构简单，便于安装；
　　
　　②输出低，输出的信号可直接与TTL电路或端口直接连接。
　　
　　其缺点是：耐高温性能较差。
　　

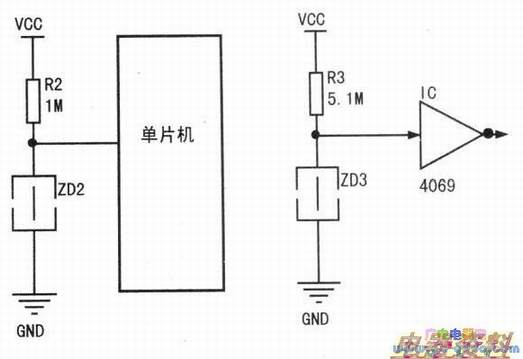

　　下图是使用电路组成的振动检测电路，其输出的波形是幅度相同的振动脉冲信号。由于电路的高，与振动传感器串联的取值很大，减小了静态功耗。全方位微型振动传感器如上图所示，典型工作电路如下图所示。
