欠压复位(LVR)电路的分立件搭建方法

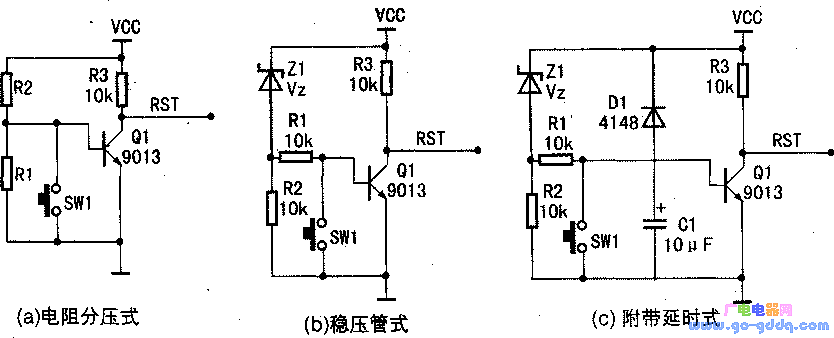

　为了避免跌落带来的危害性后果，需要人们为标准80C51设计片外欠压复位，特别是对于那些可靠性要求比较高的控制系统和应用项目。所谓欠压复位(LVR，Iowvoltagereset)就是跌落复位，也就是掉电锁定复位(BOR，brown-outreset)。就是在单片机尚未跌落到不能维持工作之前，预先向单片机提供警告信号或复位信号，甚至把单片机锁定在复位状态上。，负责发现电源电压跌落事件的功能电路就叫做欠压检测器(LVD，lowvoltagedetector)或低电压检测器或掉电检测器。如下图所示，是利用廉价易购的分立元器件搭建的，几种既简单又实用的带有电压检测和人工复位功能的复位电路。
