电式理论知识-放大电路中的负反馈

　1．反馈的基本概念
　　
　　从放大输出回路中取出部分或全部的输出信号，通过适当的途径回送到输入端，对输入信号进行调控的过程称为反馈，如图所示。



　反馈分有正反馈和负反馈两种形式：能使净输入信号增强的反馈称为正反馈；使净输入信号削弱的反馈称为负反馈。放大电路中普遍采用的形式是负反馈。

　2．负反馈的基本类型及其判别
　　

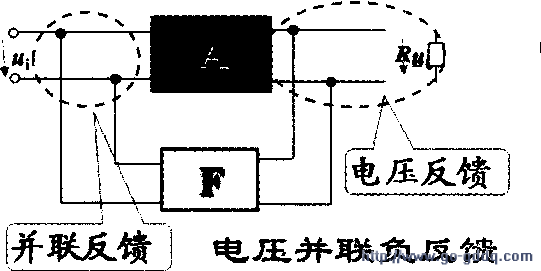

　　根据反馈网络与基本放大电路在输出、输入端连接方式的不同，负反馈放大电路的反馈形式可分为四种类型：1串联负反馈；2．电压并联负反馈；3．串联负反馈；4．电流并联负反馈，其框图如图所示。

　判断反馈类型的方法：凡反馈信号取自输出电压信号的称电压反馈；凡反馈信号取自输出电流信号的称电流反馈。凡反馈信号在输入端与输入信号相串联的称为串联反馈，凡反馈信号在输入端与输入信号相并联的称为并联反馈。

　3．负反馈对放大电路性能的影响
　　
　　放大电路引入负反馈后，一般都会造成电压放大倍数Au的下降。反馈电压IeRe越大，电压放大倍数下降越多。虽然负反馈引起Au的下降，但换来的却是放大电路稳定性的提高。对放大电路来讲，提高稳定性至关重要。

　采用负反馈提高放大电路的稳定性，从本质上讲，是利用的波形来改善波形的失真。实际上并不能使波形失真完全消除。

　引入负反馈，可扩展放大电路的通频带。

　若电路在深度负反馈条件下，且反馈网络为纯性，又可减小放大电路的非线性失真；负反馈还可抑制反馈环内的和干扰。

　【提示】并联负反馈减小输入；串联负反馈提高输入；电压负反馈减小输出电阻；电流负反馈增大输出电阻。在实际运用中，应根据用途的不同，合理选择适当的反馈形式。
