SCA广播和接收的基本原理

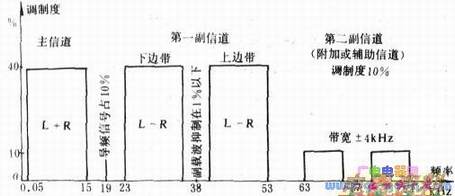

SCA辅助信道广播是利用原有调频广播发射电波的载频，在原的复合信号中再加入一个以67k为第二载频，最大频偏为士4kHz的调频信号（即第二副信道信号），组成一个新的复合信号（其频谱见下图），再以此复合信号对载频进行调制(第二副信道对主载频的调制度为10%)后发射出去。

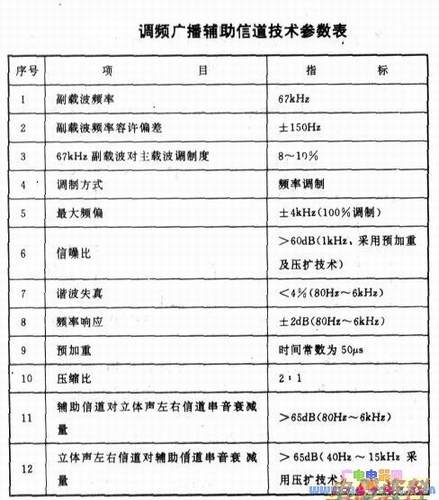

这样便可在不增加发射功率的情况下，既传送原有的立体声节目，又从辅助信道传送其它信息。辅助信道技术参数见下表。

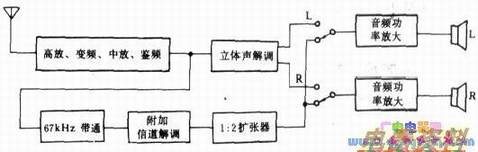

在进行SCA接收时，第一次鉴频后的复合信号经67kHz带通取出第二副信道信号，再送往第二鉴频器解出所传递的信息，若发射机中加入压缩器，则接收部分还蒋加扩张器恢复信号原有高频所占的比例。压、扩的作用就是利用副信道有限的频带宽度传送更宽的信号频谱．具有SCA功能的收音机原理框图见下图。

目前国内已有很多城市和地区用这种方法，通过辅助信道传送交通，气象、经济信息及儿童专用节目。这样无需对发射机进行多大改造，就能增加一挡节目，而且又避免了增加频道会造成频谱拥挤这种情况。
