TTL集成电路的输入模型

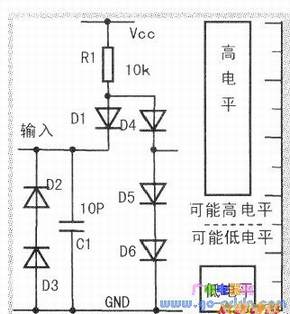

　下图是74LSXX输入模型，如74LS04，74LS164TFFU。产品说明书规定，74LSXX输入400μA，74XX输入电流为1.6mA，74Sxx为2mA实际测量典型值约上述值的1/2，为了从最坏情况设计，模型中R1取10kΩ，当输入端接到上一级低输出0.3V时，D1降0.7V，Rl两端为5V-0.7V-0.3V=4V，通过R1的电流为400μA。当输入端开路或接大于2V时，V通过R1流经内部D4，D5，D6，降3×0.7=2.1V，D1反偏或零偏，没有电流。输入端在0.8～2.OV，D1与D4，D5，D6都有不同程度的正偏，不能确定输入是低电平还是高电平。
　　
　　D2，D3是寄生，当信号幅度过大，低与（GND-1.4V）的信号被二极管钳位。试验中经常在示波器中看到削波现象。
