液晶显示器常见的几种驱动板方案

　1、明基G900HD（MCU+芯片）
　　
　　该方案为MCU+解码芯片，MCU完成HV信号检测和模式判别、按键判别等工作，解码芯片用来完成VGA信号模数转换和LVDS信号输出功能。

　2、菲利浦170X6
　　
　　该方案是比较传统的也是常见的液晶驱动板方案，由LVDS输出芯片+MCU+外置组成，GM5321是集成了MCU功能的多功能芯片，该芯片同时完成VGA和DVI的模数转换功能。该驱动板上同时有39XX芯片用来存储MCU程序，24C16(8)用来存储OSD设置参数，DVI和VGA接口各有一个24C02用来存储显示器的相关数据。

　3、GM5726外置存储器
　　

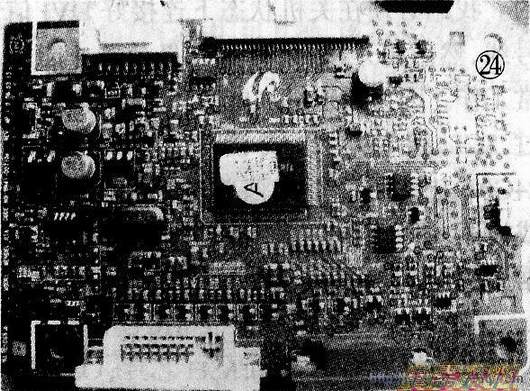

　　这种方案是现在使用最多的单芯片方案，下图是三星943NW所使用的驱动板。
