贴片电阻

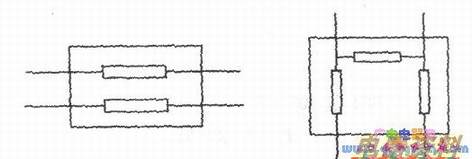

　　(1)表面贴片安装的元件外型多采用薄片矩形形状，引脚在矩形的两端。如上图所示。一般为黑色。有的手机内部元件采用了组合电阻，即在一个元件封装内部，有两个或两个以上的相同阻值的电阻存在。如下图所示。
　　
　　(2)矩形电阻器的功率一般为lW，l/2W，l/4Wl/8W,l/16W,l/32W；阻值范围一般为10Ω～3．3MΩ，其精度为5％～10％，极限工作～般为100～200V；贴片式电阻器的温度一般为200～270℃，焊接时间为2～4s。
　　
　　(3)贴片式电阻器表面上的数字，用来表示阻值的字符横向排列，并规定用三位数字表示，其中前两位是有效数字，第三位是lO的指数，单位：欧姆。例如：473表示47×104=47kΩ。如果电阻器表面上用于表示阻值的第二位字符为字母R，则代表小数点，例如：5RI表示阻值为5.1Ω。

　　(4)电阻器的符号及文字符号。
　　

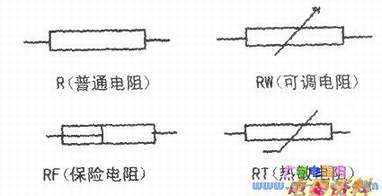

　　下图是常见电阻器的电路符号及文字符号。

　　(5)电阻器的测量采用数字表的欧姆档，根据大小选择合适的量程，以达到测量精度。一股测量有以下几种情况：
　　
　　①正常，测量值与标称值相同。
　　
　　②阻值增大或减小，测量值与标称值不符合。
　　
　　③开路，测量值为无穷大(∞)。
　　
　　④短路，测量值为零。
　　
　　(6)电阻器的作用，主要是分压、限压，分流、限流，等。
