太阳能电池的结构

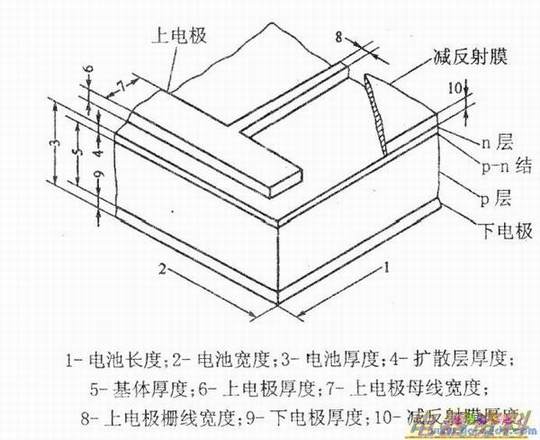

　　下图是一个p型硅材料制成的n+/p型结构常规太阳能电池的示意图。
　　
　　①p层为基体，厚度为0.2～0.5mm。基体材料称为基区层，简称基区；②p层上面是n层。它又称为顶区层，有时也称为发射区层，简称顶层。它是在同一块材料的表面层用高温掺杂扩散方法制得的，因而又称为扩散层。由于它通常是重掺杂的，故常标记为n+。n+层的厚度为0.2～0.5μm。扩散层处于电池的正面。所谓正面，就是光照的表面，所以也称为光照面；③p层和n层的交界面处是P-n结：
　　
　　④扩散层上有与它形成欧姆接触的上电极。它由母线和若干条栅线组成。栅线的宽度一般为0.2mm左右。栅线通过母线连接起来。母线宽为0.5mm左右，视电池面积大小而定；⑤基体下面有与它形成欧姆接触的下电极；⑥上下电极均由金属材料制作，其功能是将由电池产生的电能引出：
　　
　　⑦在电池的光照面有一层减反射膜，其功能是减少光的反射，使电池接受更多的光。如果用n型硅材料做基体，即可制成p+/n型硅太阳能电池。其结构与上述的n+/p型硅太阳能电池相同，只不过基体的硅材料是n型，而扩散层材料是p型。
