变电站差动保护工作原理
差动是由DL-11型继电器和中间速饱和变流器组成,DL-11型电流继电器是执行元件,变流器采用三柱型铁心,在三柱铁心中间绕有丁作线圈、平衡线圈I、Ⅱ和短路线圈。在三柱铁心右边绕有一组短路线圈,此两组线圈是串连在一起的,在空载合闸时,由于变压器铁心中的不能突变,以及铁心饱和的影响,合闸变压器线圈侧将出现高达5—l5倍变压器额定励磁电流,会全部通过电流器流人差动回路。此时短接绕组,能使羞动保护躲过变压器励磁涌流。三柱铁心左边也绕有一组二次线圈。

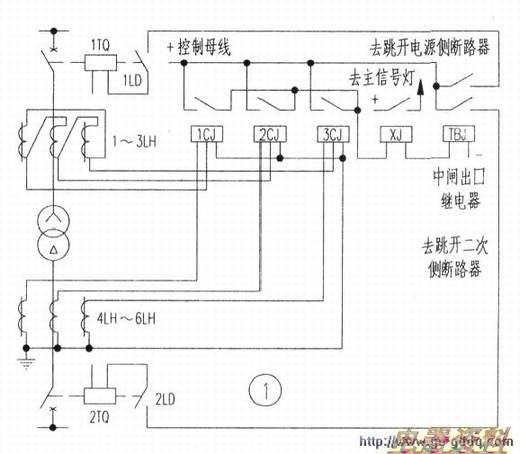

差动保护工作原理(见下图)
变电站的变压器接线方式多为Y/△一l接线,两侧电流相差为30°。变压器两侧安装电流互感器,其二次绕组串联成环路,当变压器外部出现故障时,流入继电器的电流等于变压器两侧电流互感器及一、二次侧的两个电流之差。在变流器一、二次侧的副边就会出现近似相等的电流.流入继电器的电流近似为零,继电器不动作。当变压器内部出现故障时,有两种情况: (1)变压器只有一侧加有,当故障电流达到羞动继电器的动作电流时,继电器启动。(2)变压器两侧都有,当两个电流流人变压器,电流的方向相反,通过变流器后.则是同方向流人差动继电器,即流人继电器是两个桐加的电流,足以驱动继电器。使差动继电器的常开触点闭合,于是正控制电源经lcJ、2CJ、3CJ差动继电器的常开触点、经XJ信号继电器的电流线圈、TBJ中间出口继电器电流线圈到负控制母线。启动中间出口继电器发出跳闸,使变压器电源侧ITQ和二次侧2TQ跳闸。同时差动保护信号指示灯点亮。告知变电站值班人员: “变压器差动保护眺闸动作”。
