数模（D/A)转换电路

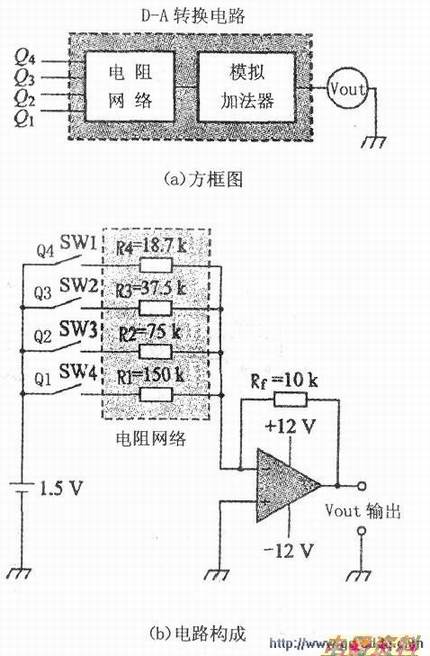

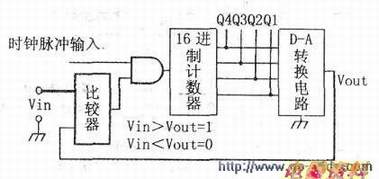

　在上图的构成中，将计数器的输出变为模拟，用的就是D-A转换器。下图(a)是其方框图。图中，输入经网络、模拟加法器后变为模拟量输出。其分析方法如下。
　　
　　因为数字的表现不是1就是0，因而可用模拟开关来代替它。所以，可以用二进制输入来打开、关闭开关，并经适当的连接到加法器。加法器进行与计数量相符（依靠定标）的运算，而得到与二进制输入相当的模拟电压。这里的加法器用的是运算放大器。其具体的电路构成如下图(b)所示。
