显像管的管脚参数

　　显像管的管脚（引脚）参数主要是指管脚种类和管脚排列顺序。目前显像管的管脚排列种类有多种，其主要表现为：一是管脚排列顺序不同；二是空脚位置不同：三是灯丝管脚位置不同；四是极管脚数目不同；五是管脚间距不同。以下对其管脚顺序和管脚符号进行详细说明。
　　

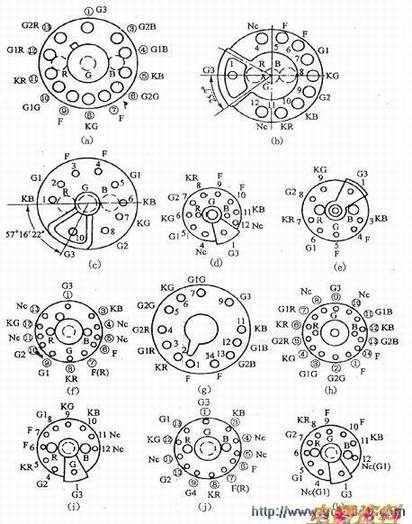

　　常见显像管的管脚排列顺序有11种之多，如下图所示是常见显像管的管脚排列顺序示意图。判断管脚顺序时，首先找到灯丝管脚和空脚，其具体方法是：先用挡测试任意两脚间值，若发现某两脚之间的很小，则说明两脚为灯丝管脚，对应的尾板上会有F或H的字样标识。因为显像管除灯丝管脚之外，其余管脚之间的电阻都十分大。再查找尾板上有没有任何引线对应的管脚，如有，则该脚为空脚。根据实际经验，只要灯丝管脚和空脚与某一种管脚对应，则其他管脚也是对应的，从而得出了显像管管脚的排列顺序。
　　
　　显像管的管脚符号有：KR、KG、KB、GIR、GIB、GIG、G2、G2R、G2B、G2G、GB、F、H、NC等，它们所表示的意义分别是：KR表示红色电子枪阴极；KG表示绿色电子枪阴极；KB表示蓝色电子枪阴极；GIR、GIG、GIB分别表示红、绿、蓝电子枪调制极：G2表示加速极：G2R、G2G、G2B分别表示红、绿、蓝电子枪加速极；GB表示聚焦极；F或H表示灯丝；NC表示空脚。
