单相全波可控整流电路的特点

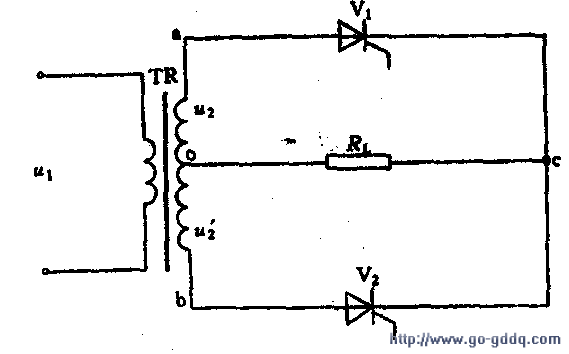

　单相全波可控相当于两个单相半波可控整流的并联，电路如下图所示。电路由整流(二次带有中心抽头)、和两只晶闸管组成。
　　
　　工作期间两个晶闸管V1和V2轮流导通，改变控制角a可使两只晶闸管的导通角改变。输出大小也随之改变，负载RL上得到的直流平均电压是半波可控整流时的两倍，每只晶闸管承受的最大峰值电压为2根号U2，导通平均为负载平均电流的一半。
　　
　　单相全波可控整流电路，较之单相半波可控整流电路输出电压的脉动小，输出的电压高，其变压器利用率较低。每只晶闸管承受的反向电压较高，需要选择反向重复峰值电压高的管。这种电路—般只适用于中、小容量的低电压的整流设备中。
