单相桥式全控整流电路的特点

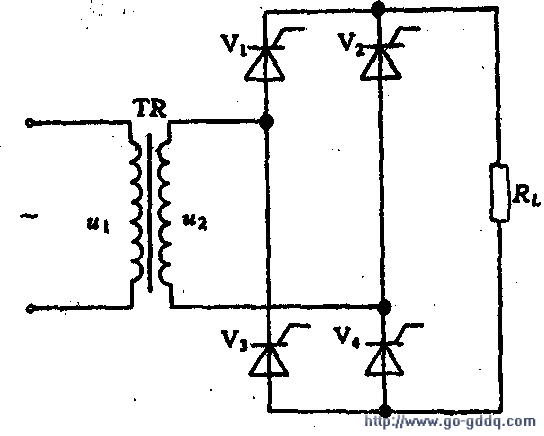

　单相桥式全控的主是由整流、和四只龋闸管组成的，电路如图5所示。
　　
　　电路中的V1、V4为一对桥臂，V2、V3为另一对桥臂。
　　
　　显然，欲使承受正向的晶闸管导通，构成回路，必须同时给两个晶闸管加触发脉冲电压才行。这种电路的直流输出电压比单相半波电路高，最大为0．9 U2，输出电压脉动程度比单相半波电路小。整流变压器利用率高。其晶闸管承受的最大正、反向电压、移相范围和最大导通角与单相半波电路时相同，主要用于对输出波形要求较高或逆变的小功率场合。
