单相桥式半控整流电路的特点

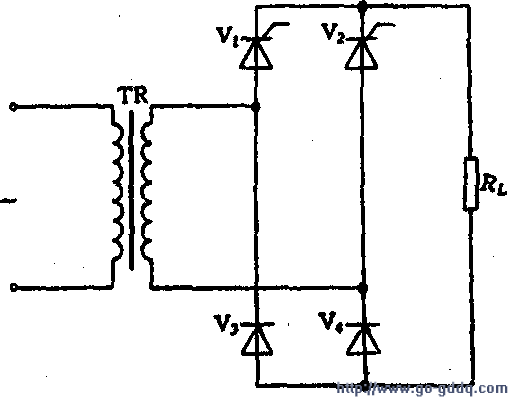

　单相桥式半控是由整流、和两个晶闸管、两个组成的，如上图所示。
　　
　　单相桥式半控整流电路可以采用一个触发电路，把触发脉冲同时加到两个晶闸管的门极上，承受正向的晶闸管得到触发脉冲时导通，而另一个晶闸管因承受反向电压不会导通。因此，触发电路简化了。其他特点如直流输出电压、移相范围等与单相全控桥式整流电路一样。
　　

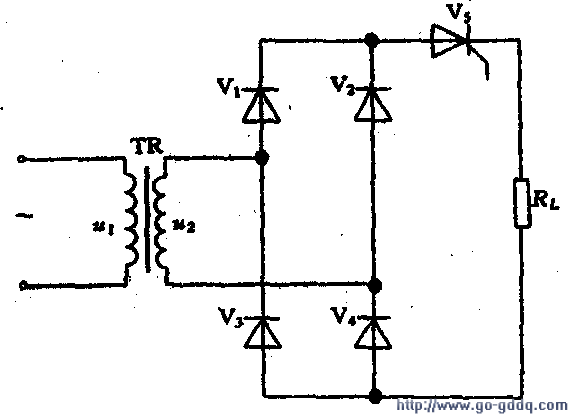

　　还有一种单相桥式半控电路，只使用一只晶闸管构成直流调压的桥式整流电路，如下图所示。
　　
　　这种电路只用一只晶闸管，且晶闸管不承受反向电压，所以可以选用反向耐压较低的晶闸管。但要选用维持较大的管，以保证电压过零时导通电流能低于维持电流而可靠关断，并且晶闸管前不能接。否则会导致电压过零而晶闸管阳极电压不过零，导致晶闸管不能关断。
