电源电路的识图方法

　在整机图中，电路中的元器件画在一起，各种类型的电子电器电路图在整机电路图中的位置有一定的规律，例如：音响中电源电路图一般画在整机电路图的右下方，掌握了这样的规律可以比较容易地从整机电路图中快速找到电源电路。
　　
　　根据电源电路中的元器件电路符号更能准确地在整机电路中确定电源电路的位置，详细说明如下。
　　

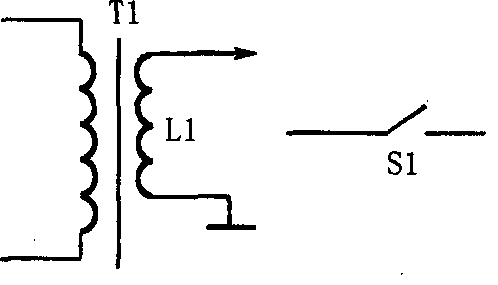

　　(1)电路电源中设有电源、电源开关，根据电源变压器的电路符号、电源开关的电路符号比较容易找到整机电路图中的电源电路位置，因为电源变压器、电源开关电路符号在整机电路图中只有一个，且特征明显，很容易找到(见下图所示)。

　　

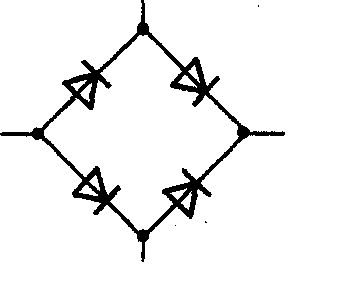

　　(2)在整机电路图中，如果有数只在一起，通常是4只，或有许多二极管在一起时，这很可能就是电源电路，这些二极管是电源电路中的整流二极管，根据这一电路特征可以判断电源电路所在处(见下图所示)。

　　
　　(3)发现整机电路图中有只容量非常大的电解器时(数千微法)，基本可以推测它是电源电路中的，在它附近的电路则是电源电路(见下图所示)。
