电源电路组成方框图

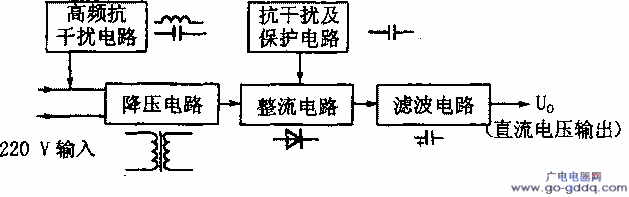

  如下图所示是没有稳压的普通电路方框图。电路主要由降压电路、、电路和两种抗干扰电路组成。

  在下图所示电路中没有设置稳压电路,并且只能输出一路直流工作Uo,许多情况下,电源电路可以输出多路的直流工作电压,且各路的直流工作电压等级(电压大小)不一样,以适应整机电路各部分电路对直流工作电压大小的不同要求。

  方框图中标出了各部分单元电路所用元器件的电路符号,可以帮助记忆这部分电路的组成和工作特性,了解各部分单元电路的功能。

  (1)降压电路用符号,表示这一单元电路主要使用电源变压器。

  (2)整流电路用符号,表示这一单元电路主要使用整流二极管。

  (3)滤波电路用器符号,表示这一单元电路主要使用滤波器。

  (4)高频抗干扰电路用器和电容器符号,表示这一单元电路主要使用器和电容器。

  (5)抗于扰及保护电路用电容符号,表示这一单元电路主要使用电容器。

电源电路组成方框图
